X-4 進んでます!


スポンサードリンク

前回の記事



x-4 進んでます - CustombikeLIGHT カスタムバイクライトのブログ



f:id:CustombikeLIGHT:20200214120129j:image

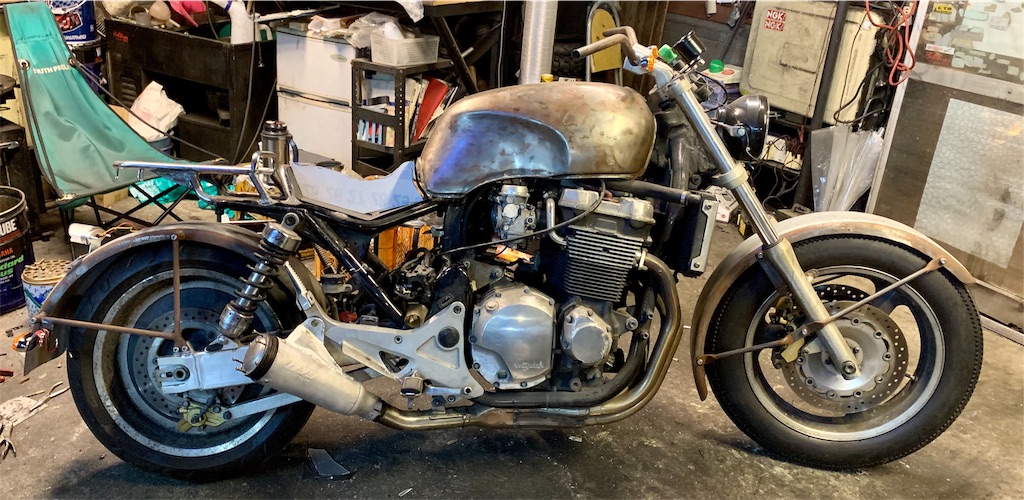

もう形は大方出来上がりなのでシートのスポンジのイメージです

この画用紙と共に 明和内張さんへ旅立ちます
f:id:CustombikeLIGHT:20200214120221j:image

出来ることはやって行きます

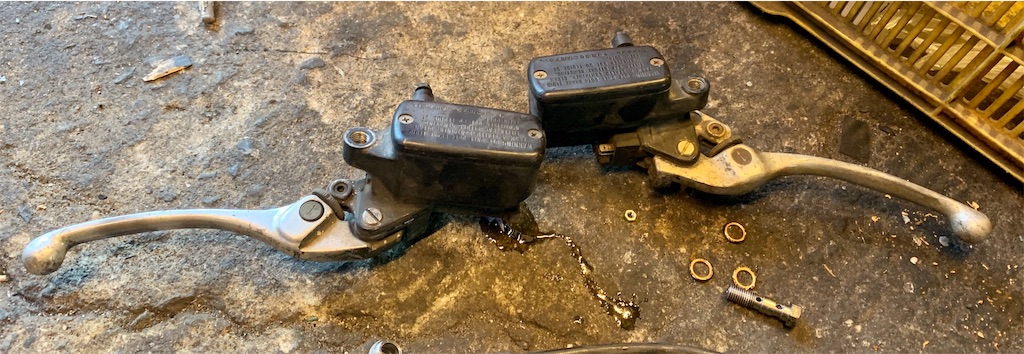

ブレーキとクラッチマスター きちゃないね
f:id:CustombikeLIGHT:20200214115936j:image

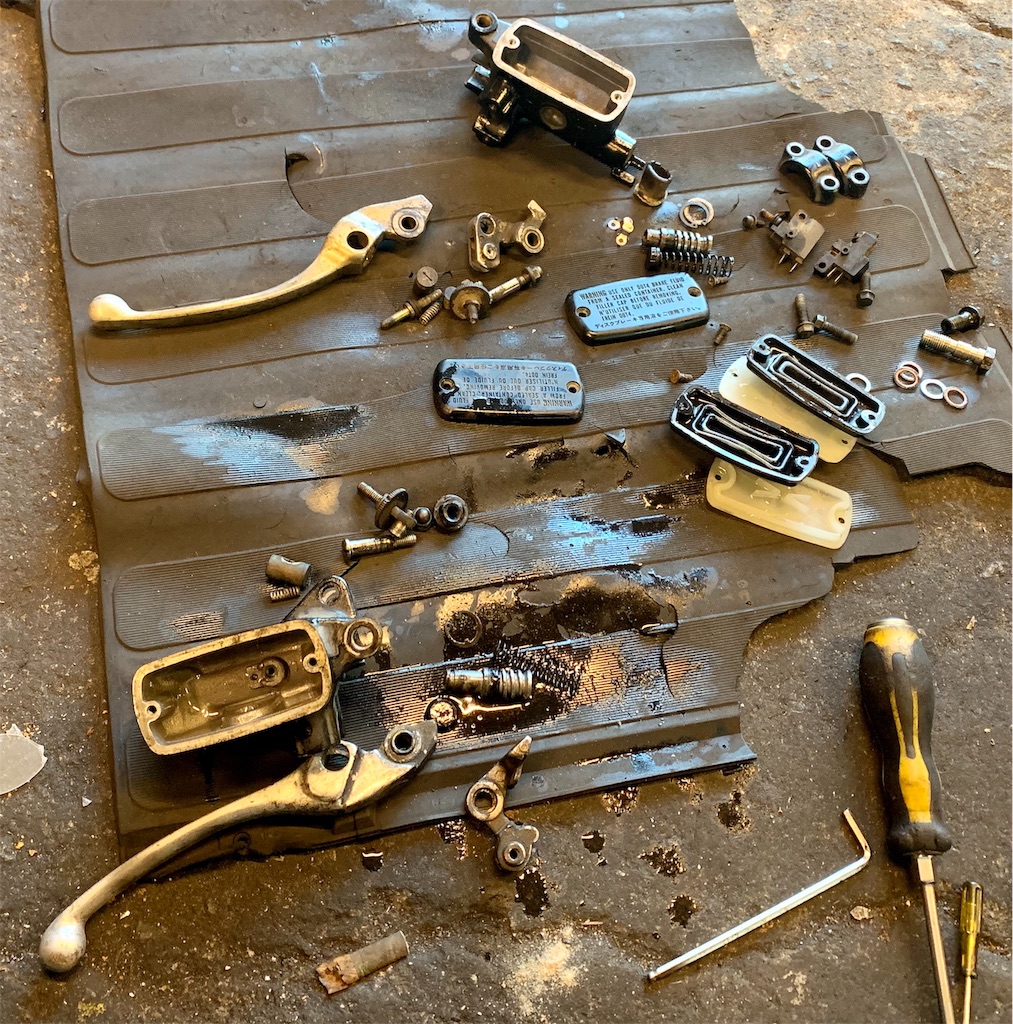

全部バラバラにして
f:id:CustombikeLIGHT:20200214120015j:image

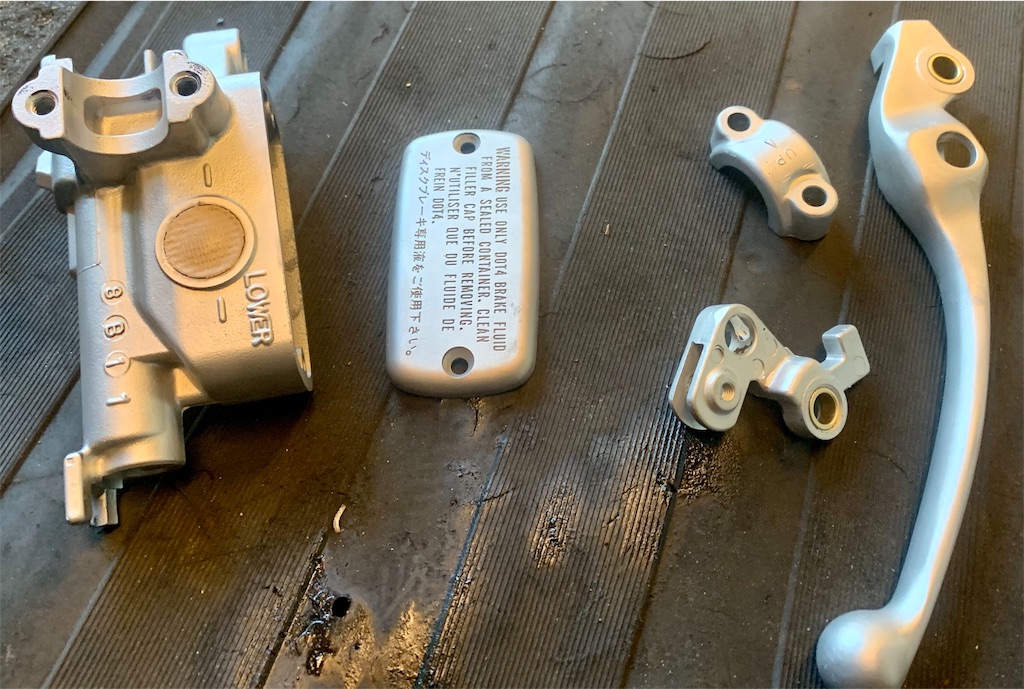

ウェットブラスト&磨き!
f:id:CustombikeLIGHT:20200214120006j:image

綺麗になりましたね

マスターってね ブレーキオイルが入ってるでしょう?

ちょっと古くなったバイクのマスター 見て下さい

塗装がブレーキオイルに侵されてきちゃなくなってますが ブラストなら そもそも剥げるものがありません

僕の頭皮もそろそろそうなりそうです
f:id:CustombikeLIGHT:20200214120051j:image

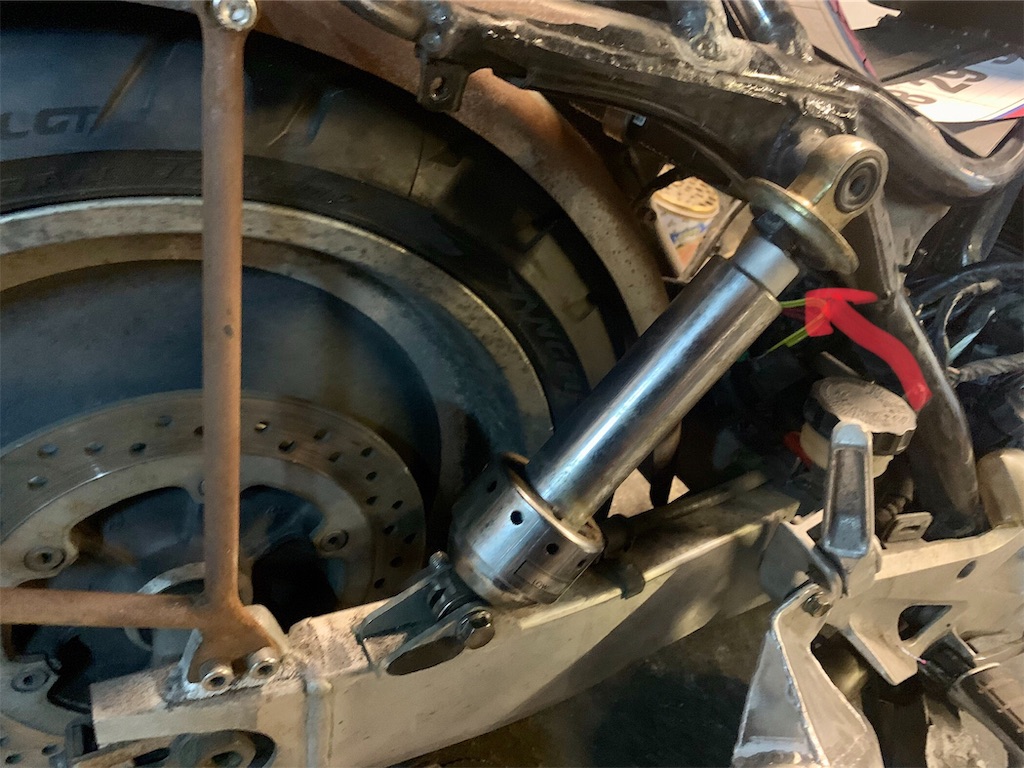

バラす前に キャリアとリアフェンダー サスが沈んだ時に当たらんの?

サスをバラして バネを抜いて チェックすると やっぱり当たります

というわけで 底付きのカラーを作って 絶対当たらない仕様にしときます

これをしてない改造屋さん 結構見ますが リアフェンダー 凹んでるやん!

f:id:CustombikeLIGHT:20200214120143j:image

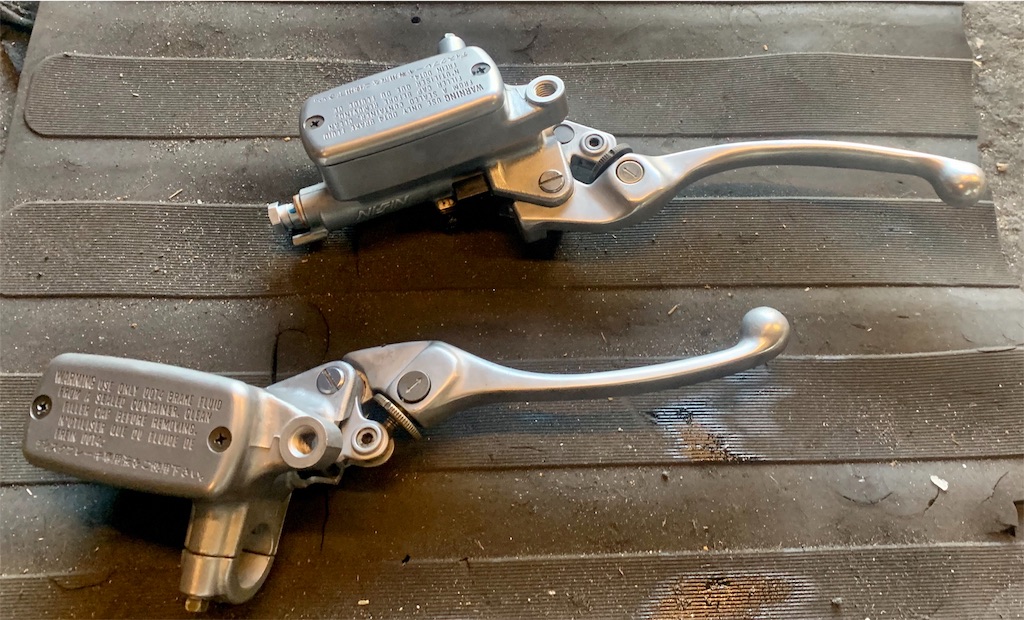

とかやりながら マスター君たちも組み上がりました
f:id:CustombikeLIGHT:20200214115924j:image

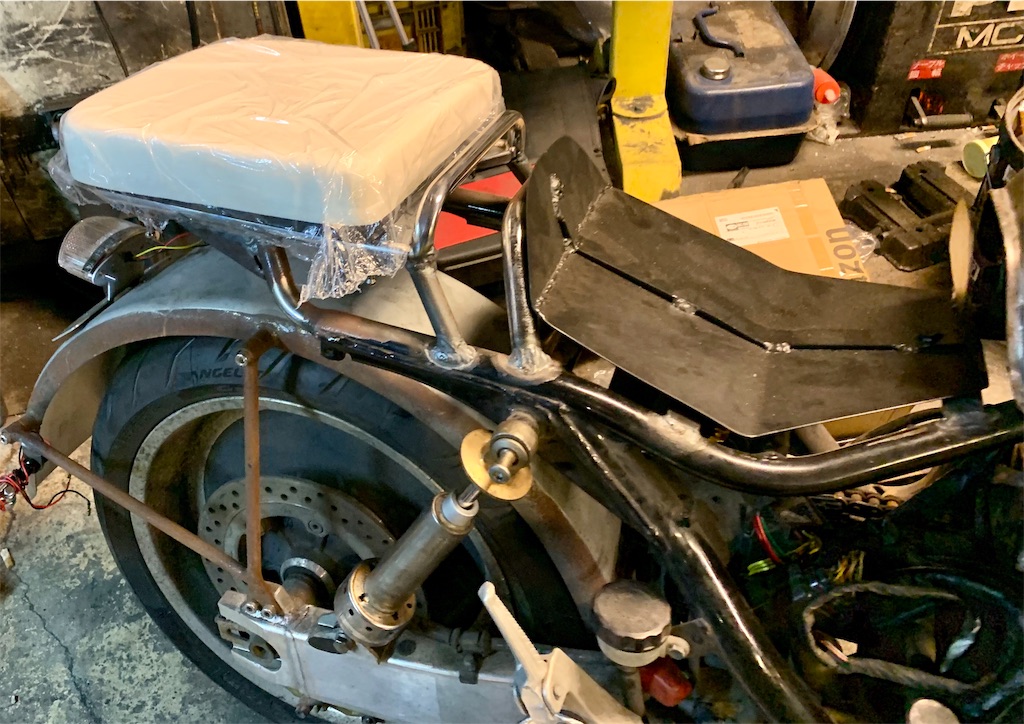

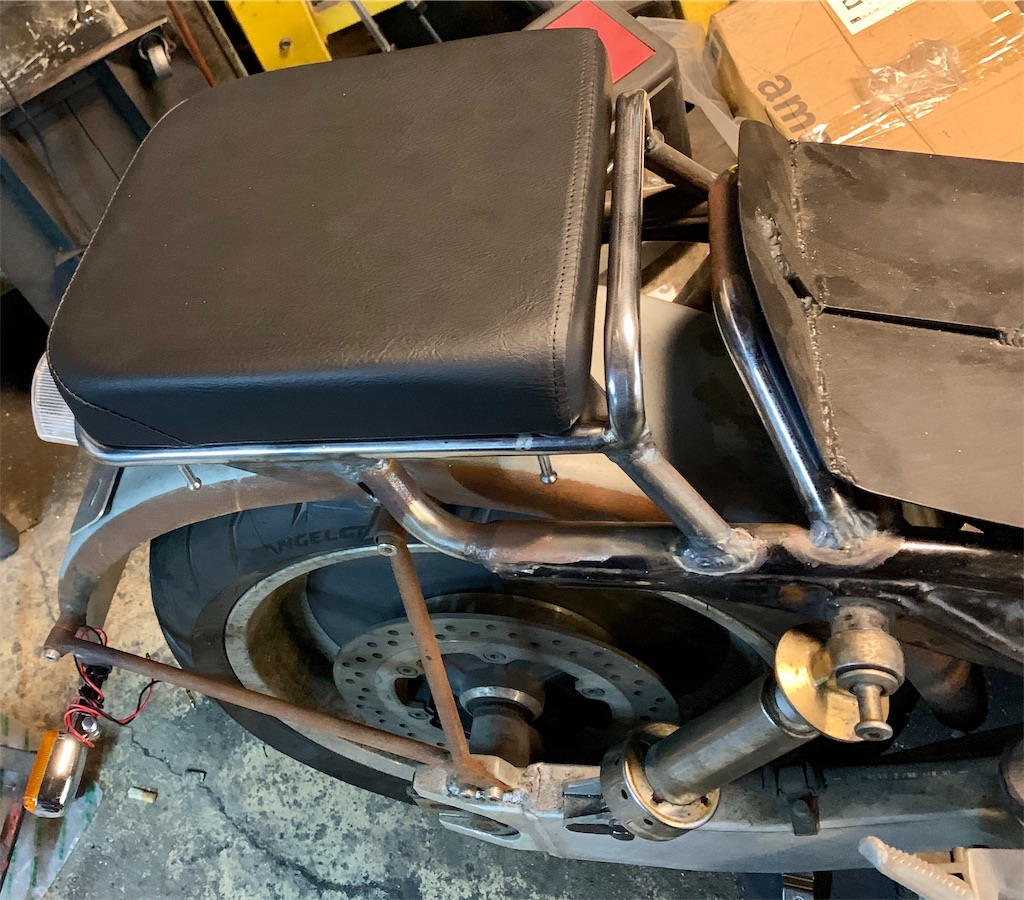

リアシートは カブのキャリアなんで カブのシートです
f:id:CustombikeLIGHT:20200214120156j:image

新品の皮をもったいないなー とか思いながら履いで 簡単脱着仕様に改造します

f:id:CustombikeLIGHT:20200214120003j:image

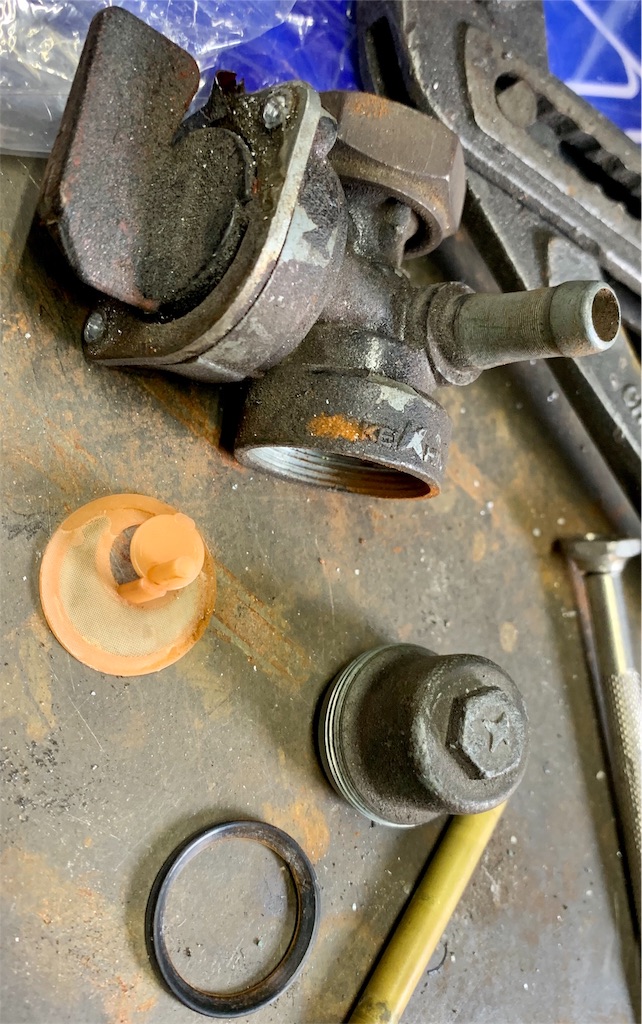

次はコックね

きちゃないし 漏れる可能性もあるよね
f:id:CustombikeLIGHT:20200214120025j:image

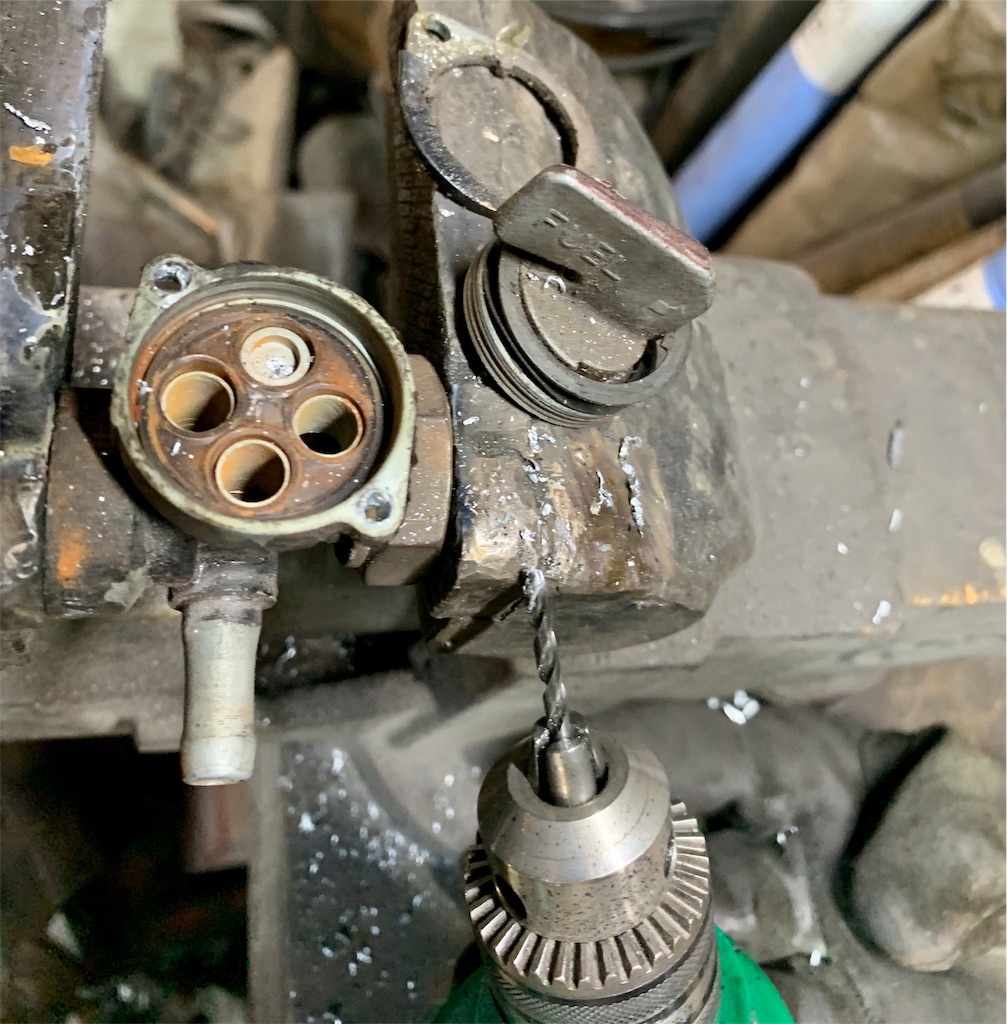

バラしますが ホンダ君 つまみ部分をバラせないようにリベット止めとか してる事 多いです
f:id:CustombikeLIGHT:20200214120138j:image

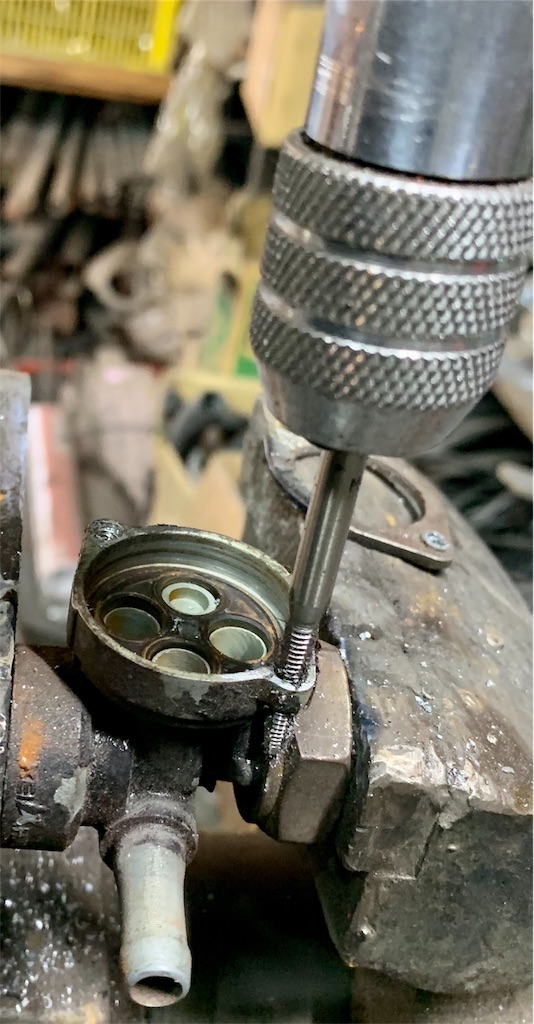

そんなもんはドリルで外しちゃって
f:id:CustombikeLIGHT:20200214120209j:image

タップを立てて 簡単にバラせるようにしときます

ようは 奥の4個穴が開いたゴムを変えれば いつまででも使えるんですよ
f:id:CustombikeLIGHT:20200214115954j:image

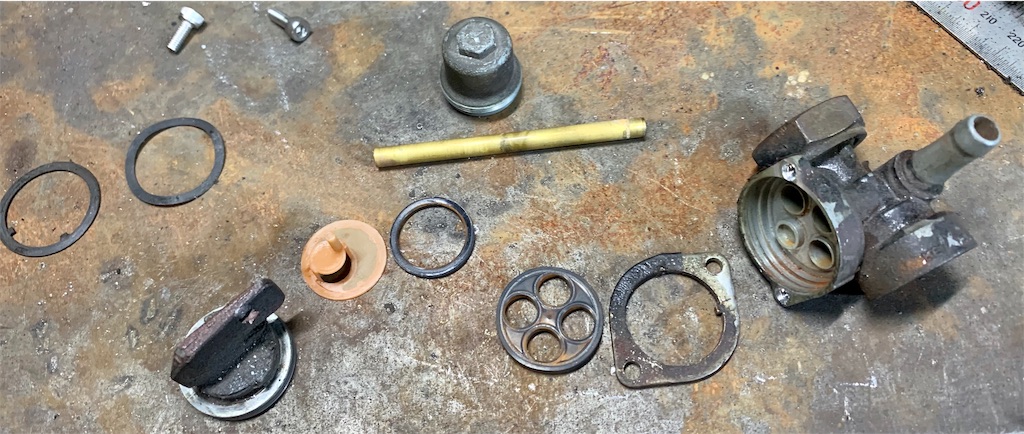

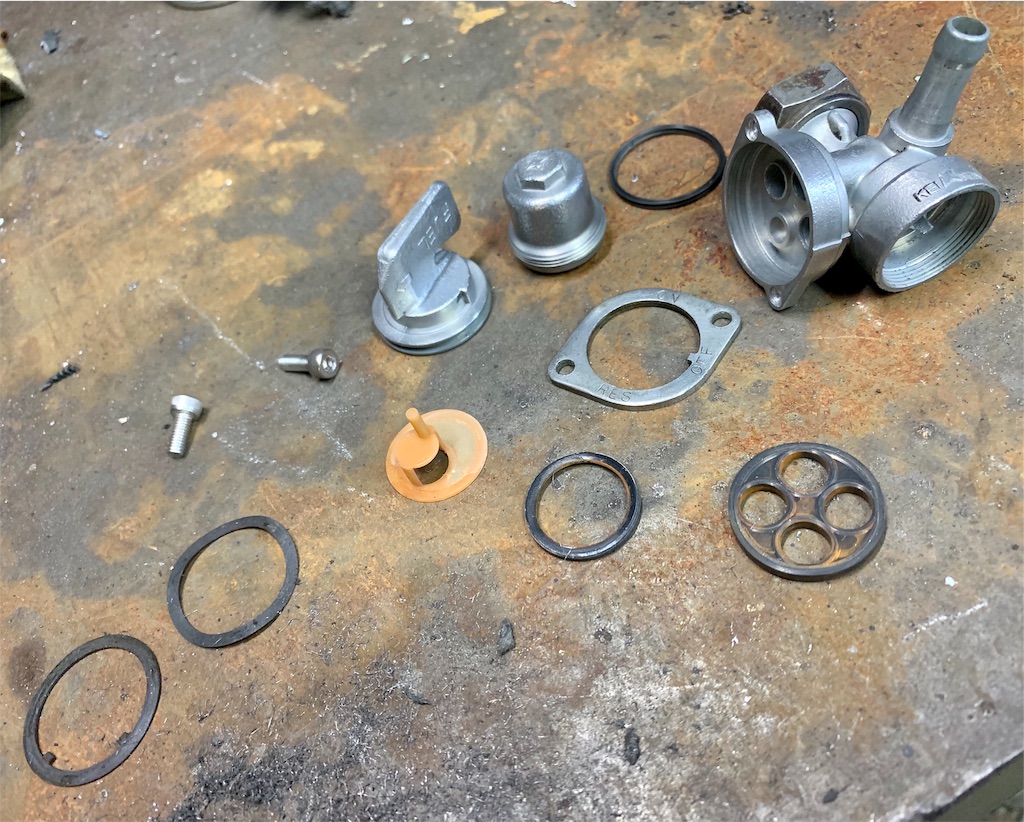

っちゅーわけで バラバラのバラ!
f:id:CustombikeLIGHT:20200214120059j:image

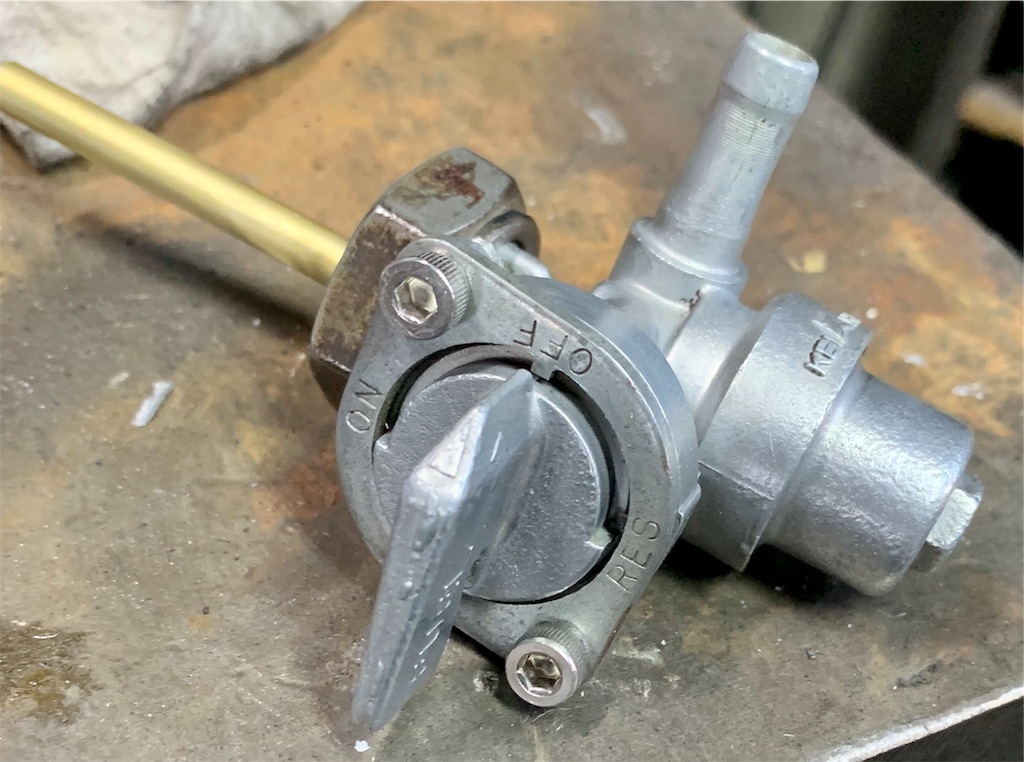

またウェットブラストや磨きで 綺麗になりましたね
f:id:CustombikeLIGHT:20200214120203j:image

良い感じに仕上りました
f:id:CustombikeLIGHT:20200214120102j:image

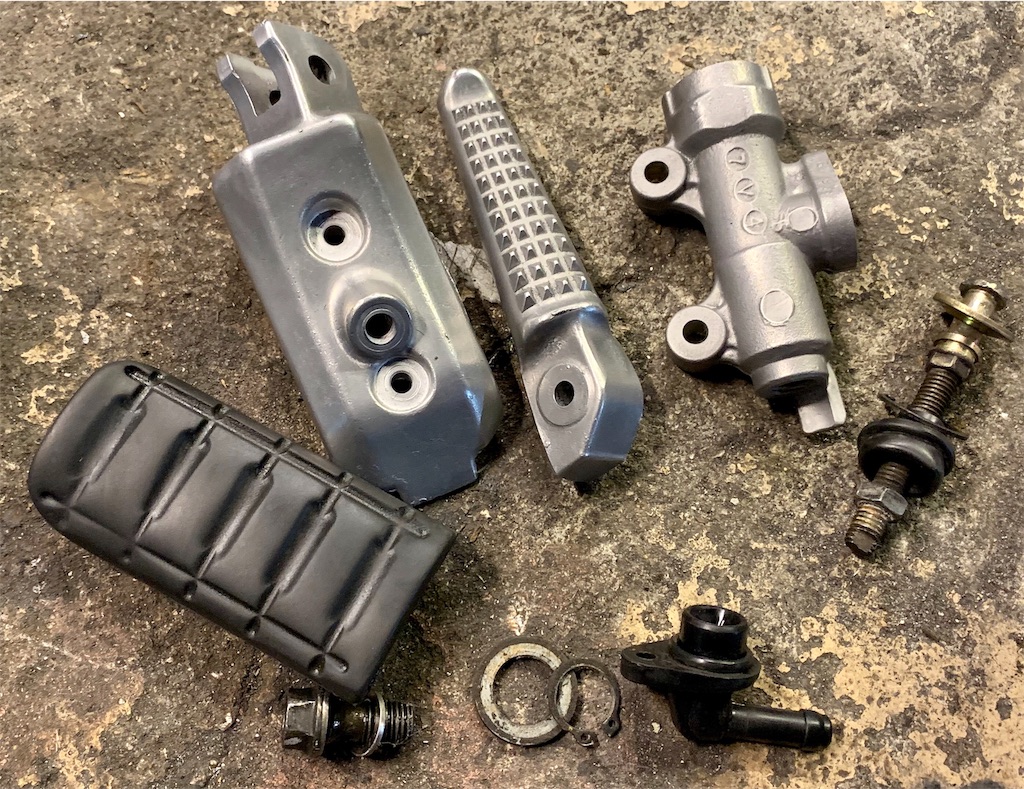

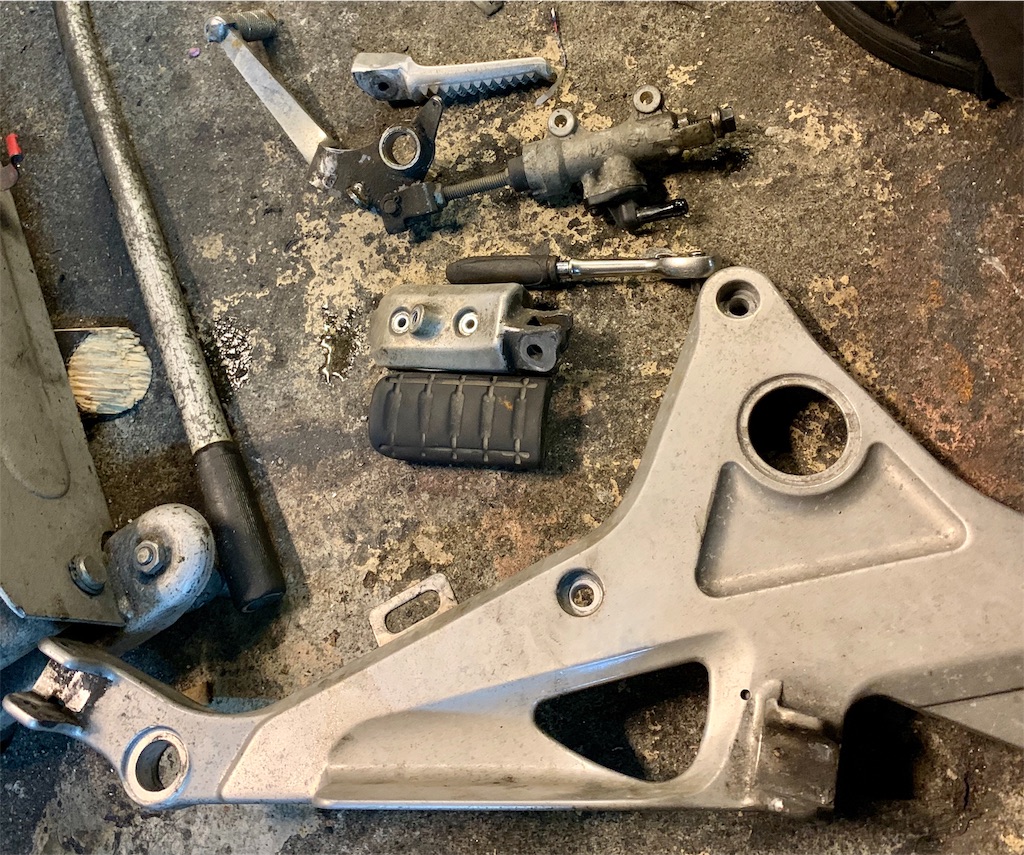

次はステップとかリアのマスターとかね

いっぺんにやっちゃいましょう
f:id:CustombikeLIGHT:20200214115933j:image

はい 綺麗!
f:id:CustombikeLIGHT:20200214120041j:image

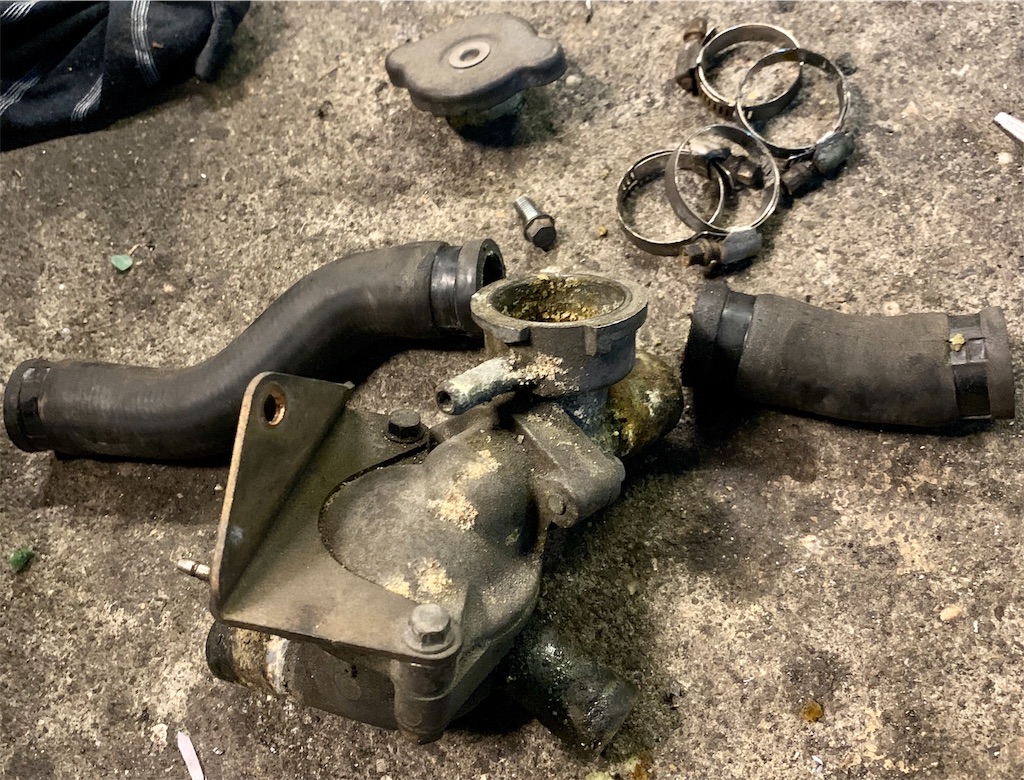

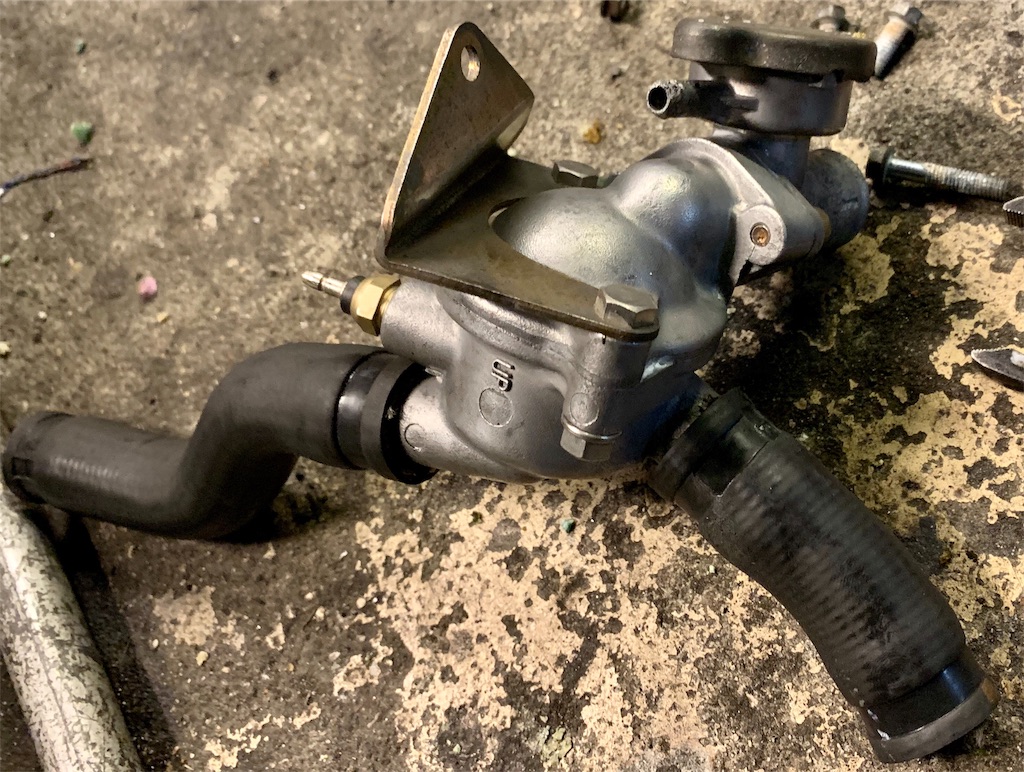

サーモスタットの入ってるところね

あんまり見えませんがやっときます
f:id:CustombikeLIGHT:20200214120135j:image

ホイッと

とか アッチュー間に見えますが結構磨き倒してるんですよ

f:id:CustombikeLIGHT:20200214120105j:image

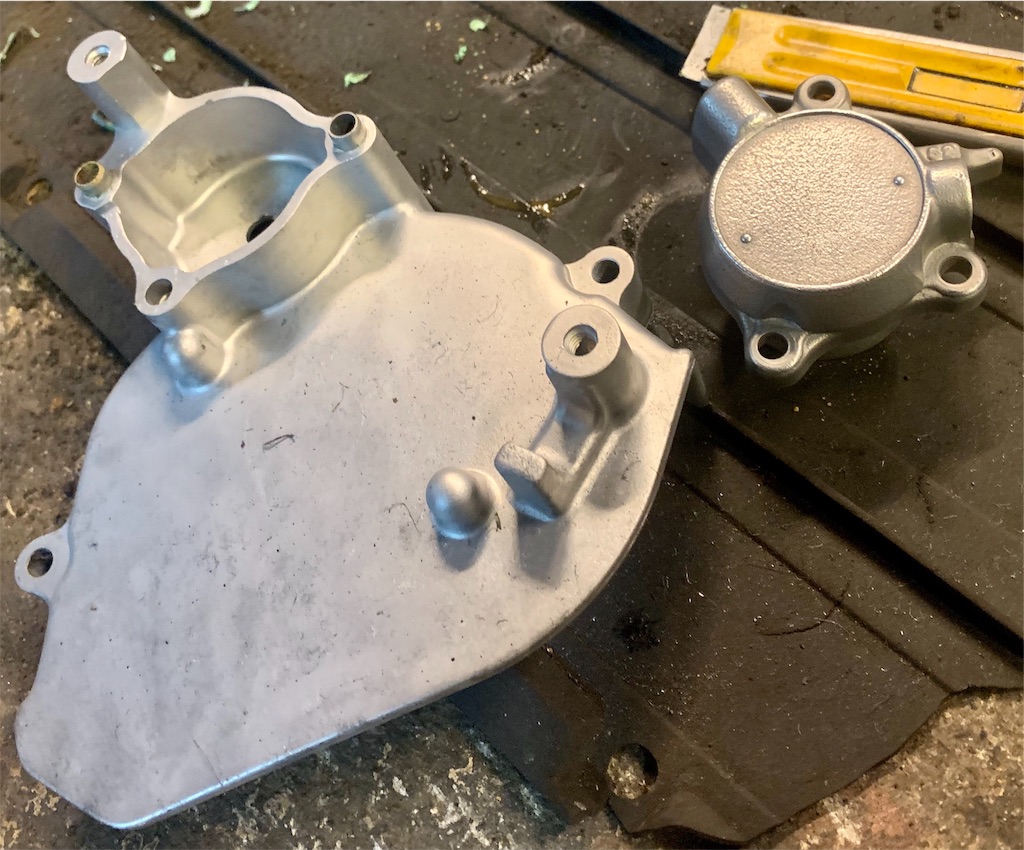

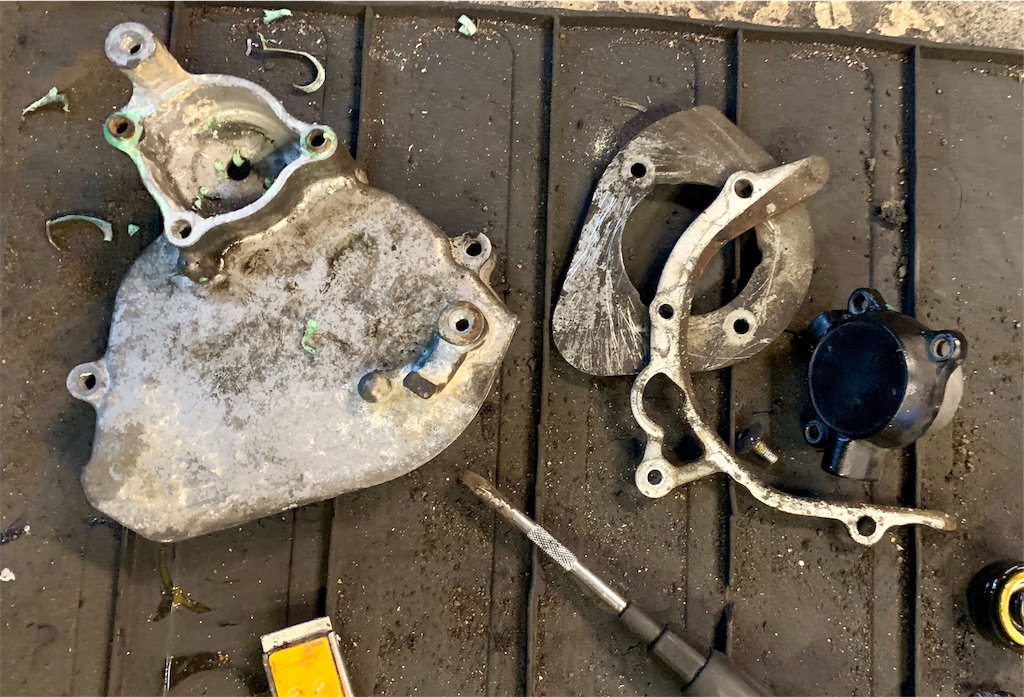

エンジンサイドカバーです

この辺は塗装ですが 下処理にブラストするのでやる事は同じです
f:id:CustombikeLIGHT:20200214120021j:image


f:id:CustombikeLIGHT:20200214120132j:image

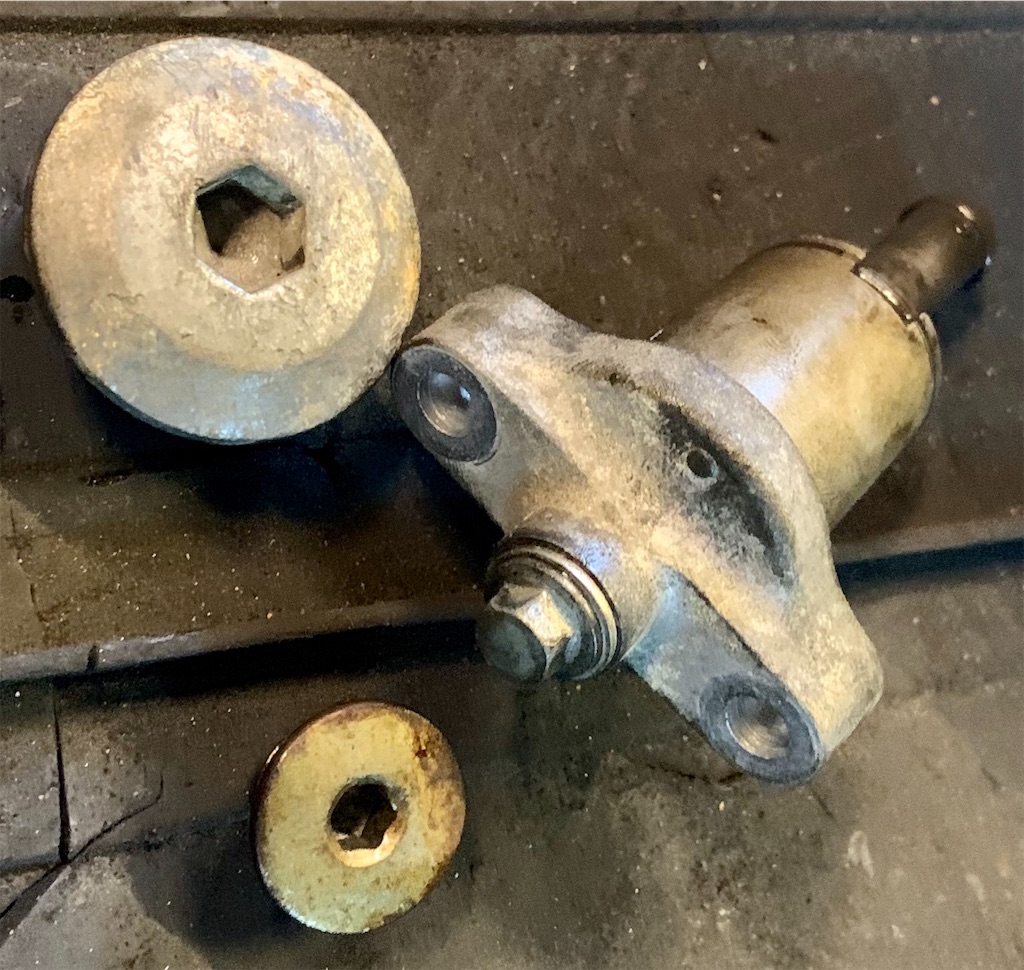

テンショナーとか 整備用の蓋とか こんなのも綺麗にしますね

f:id:CustombikeLIGHT:20200214120537j:image

で、

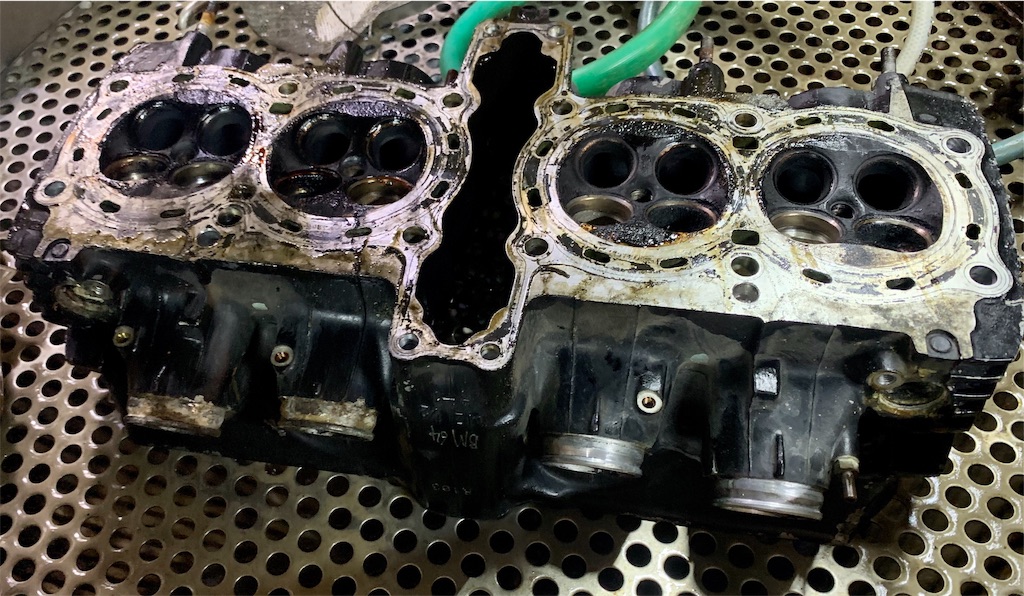

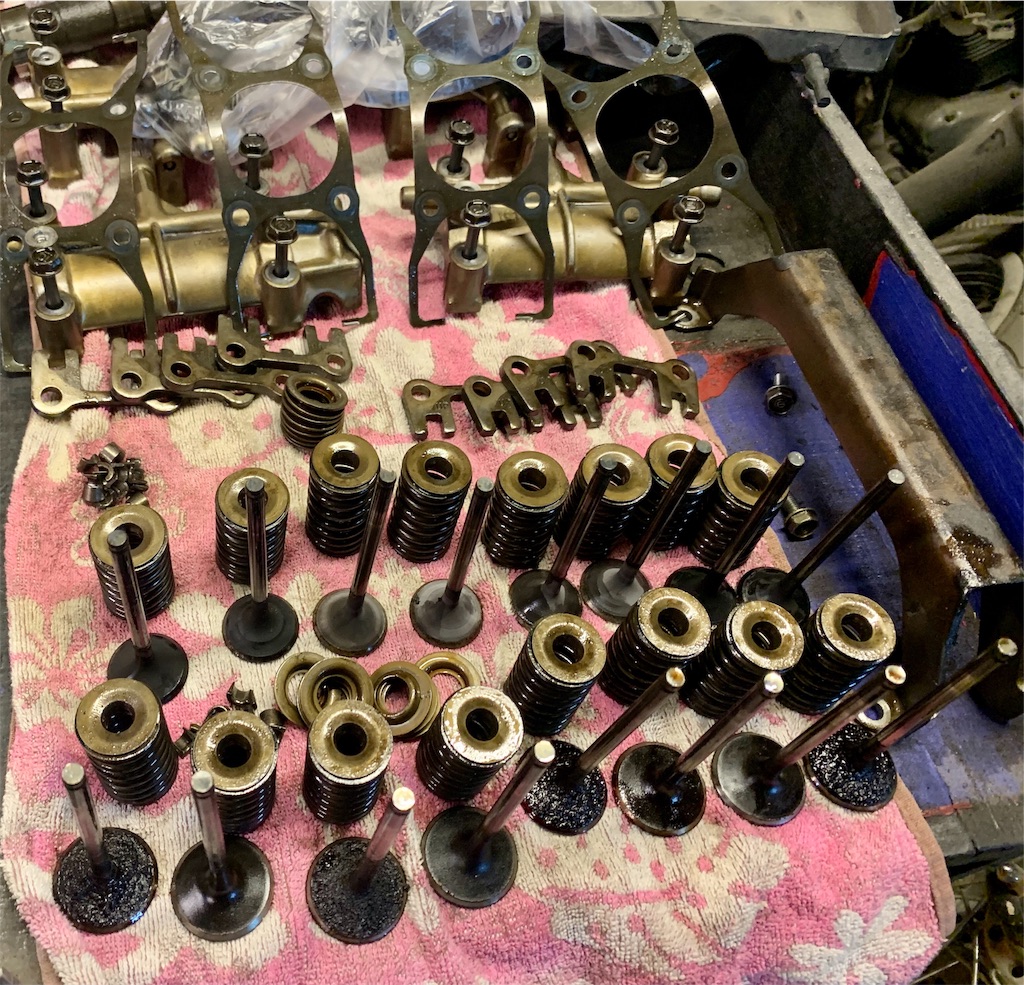

エンジンばらしましたが もーいや! バルブが16本!
f:id:CustombikeLIGHT:20200214120048j:image

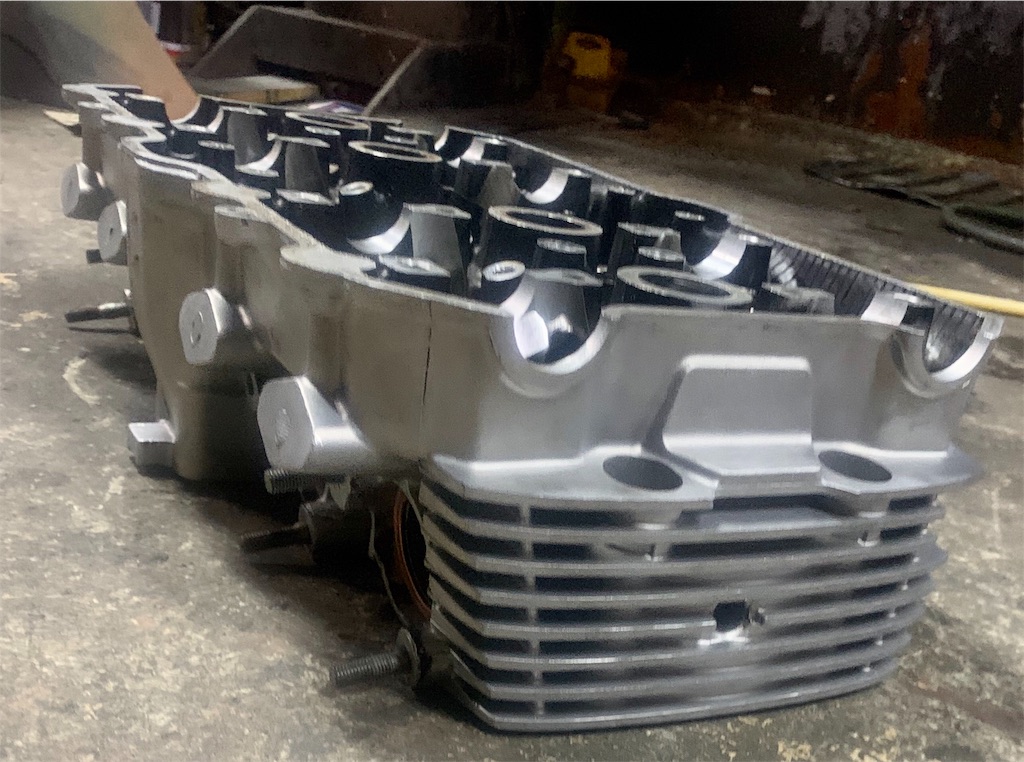

結構カーボンまみれですね
f:id:CustombikeLIGHT:20200214120116j:image

そんなのもウェットブラストで ほら綺麗
f:id:CustombikeLIGHT:20200214120031j:image

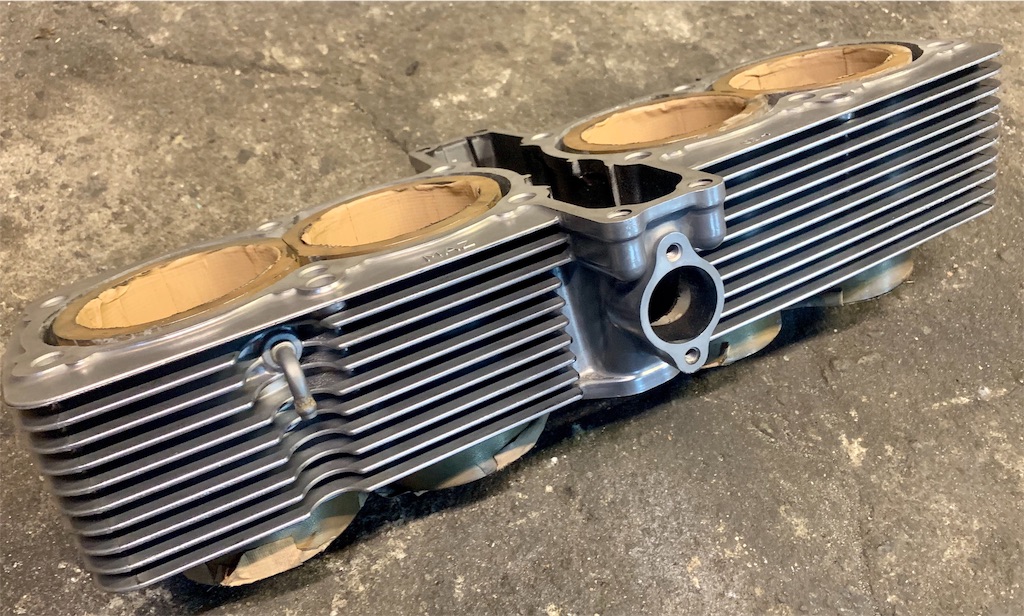

シリンダーもね
f:id:CustombikeLIGHT:20200214120150j:image

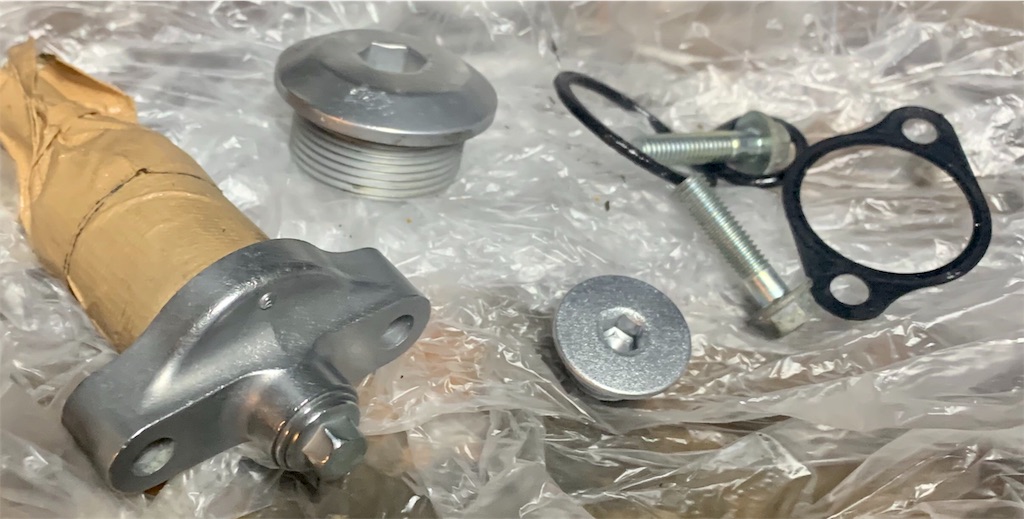

さっきのテンショナー達です
f:id:CustombikeLIGHT:20200214120111j:image

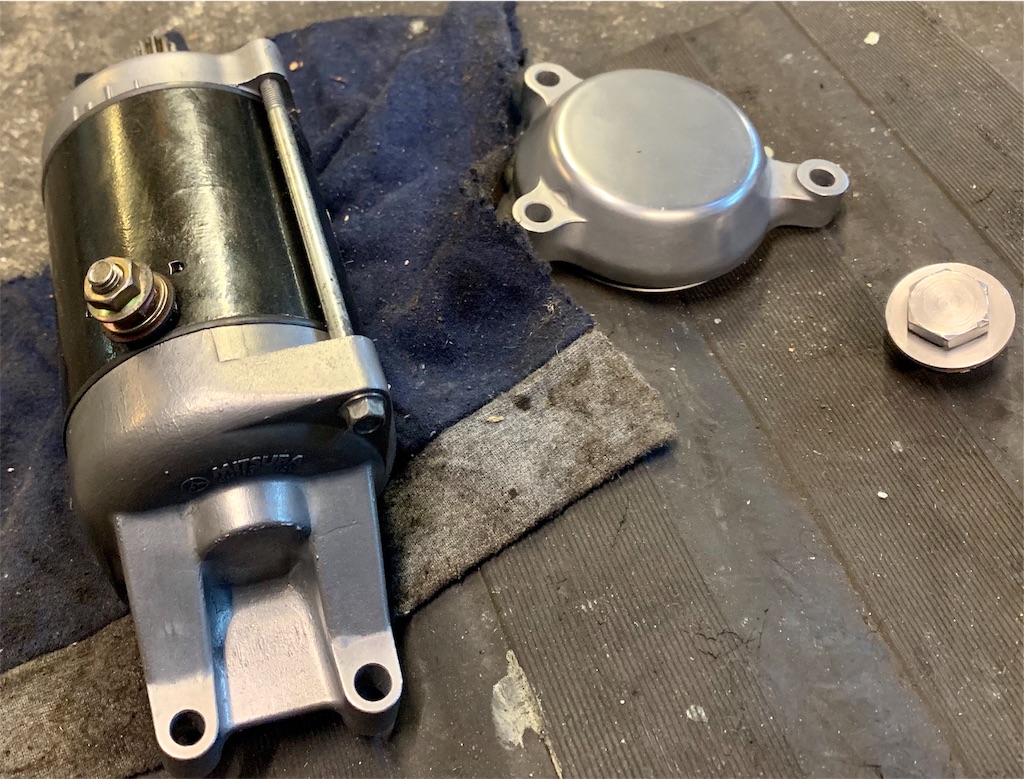

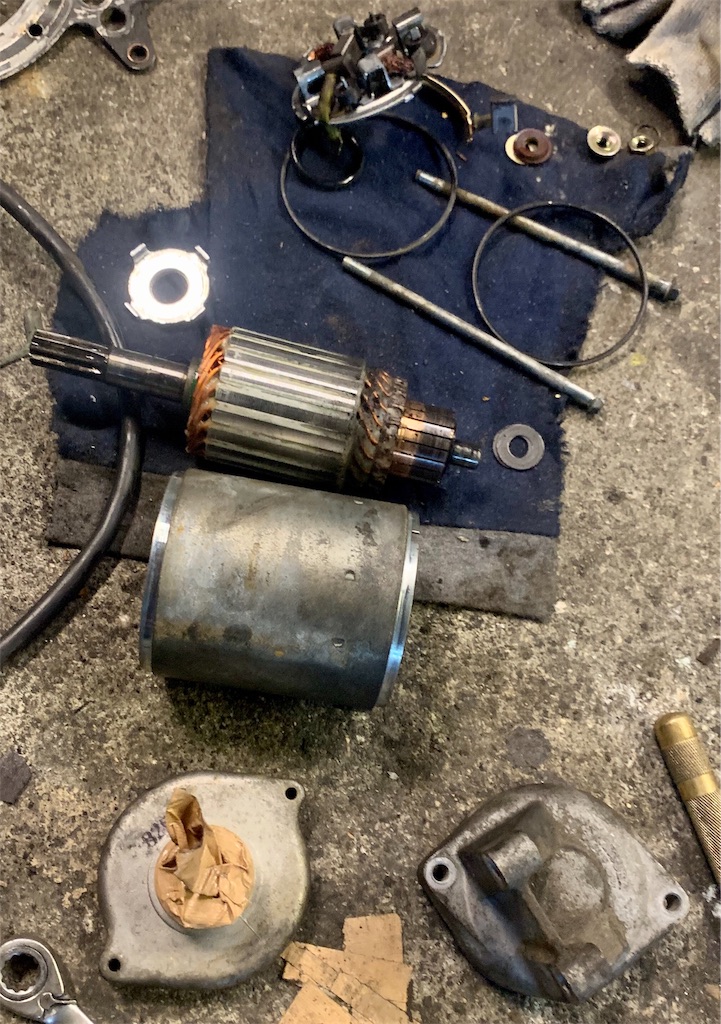

セルモーター 一応バラしときましょうか
f:id:CustombikeLIGHT:20200214120224j:image

ついでに外見も綺麗にしときます
f:id:CustombikeLIGHT:20200214120029j:image

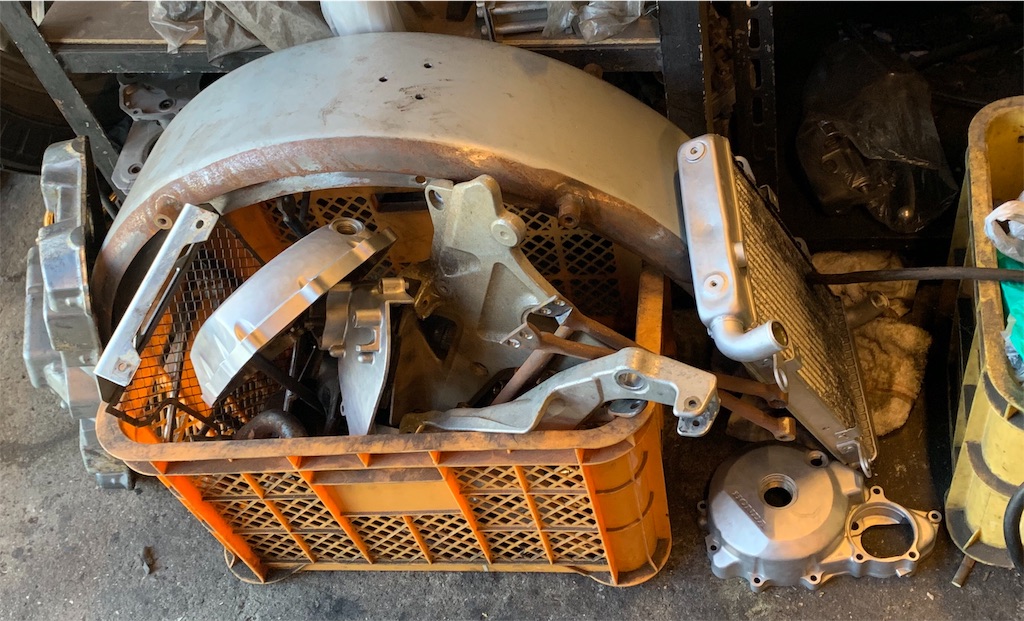

これから塗装とかに旅立つパーツ達

気が遠くなります
f:id:CustombikeLIGHT:20200214120010j:image

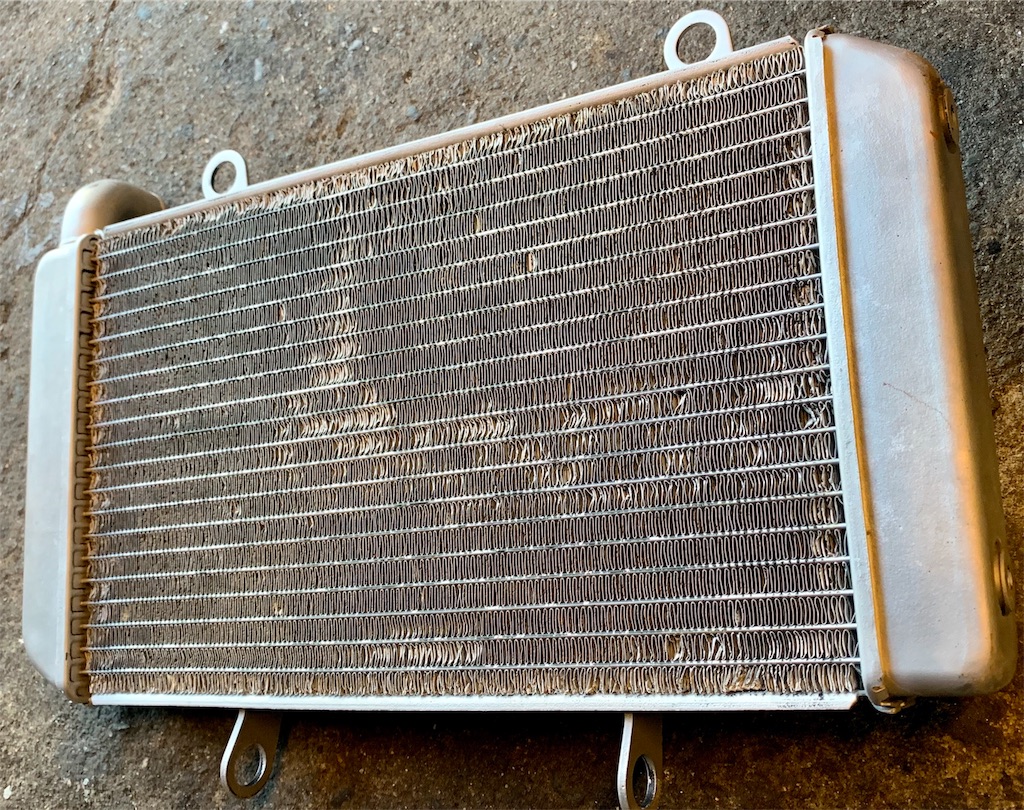

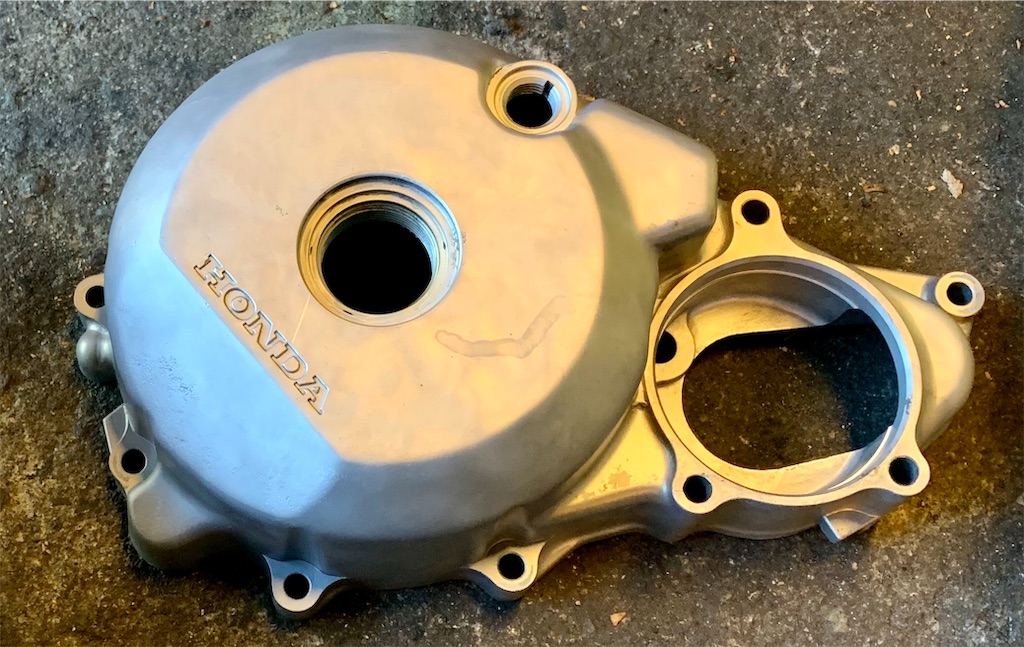

ラジエーターはブラスト仕上げで 放熱性は最高です
f:id:CustombikeLIGHT:20200214115944j:image

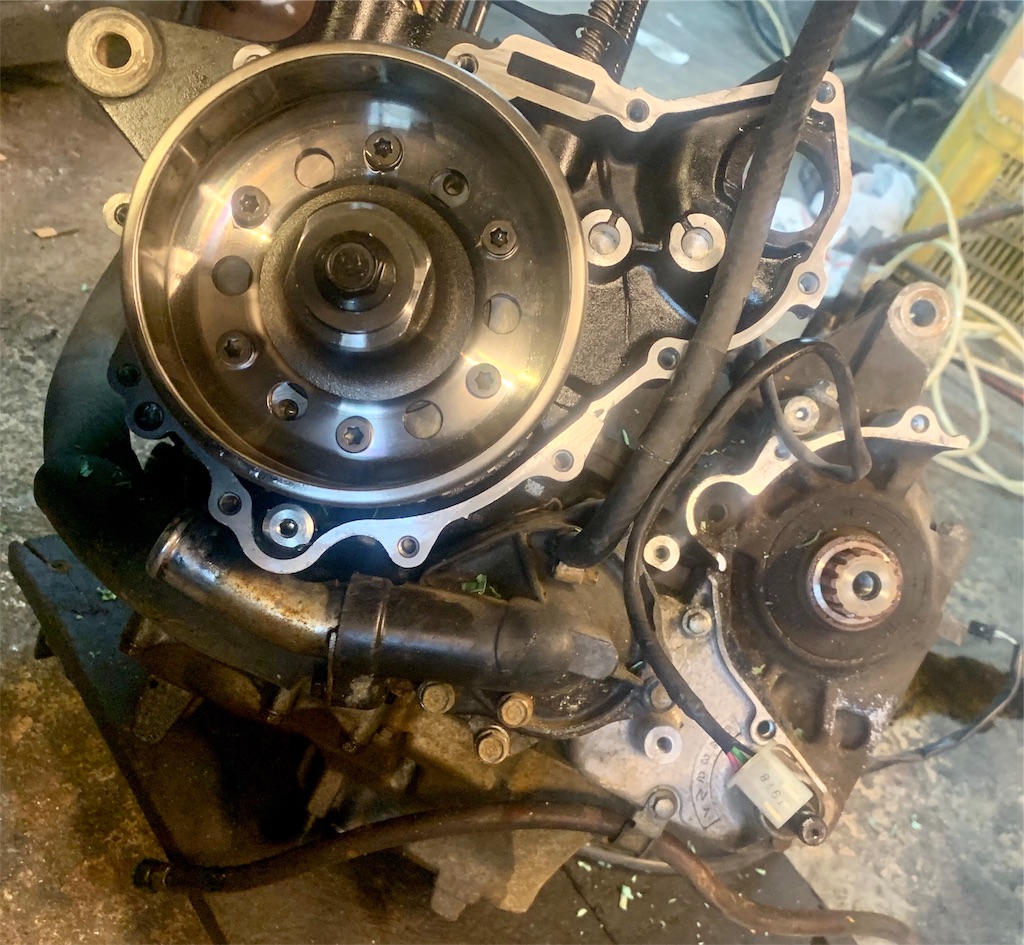

こちらはペイントの下地処理ですね
f:id:CustombikeLIGHT:20200214120206j:image

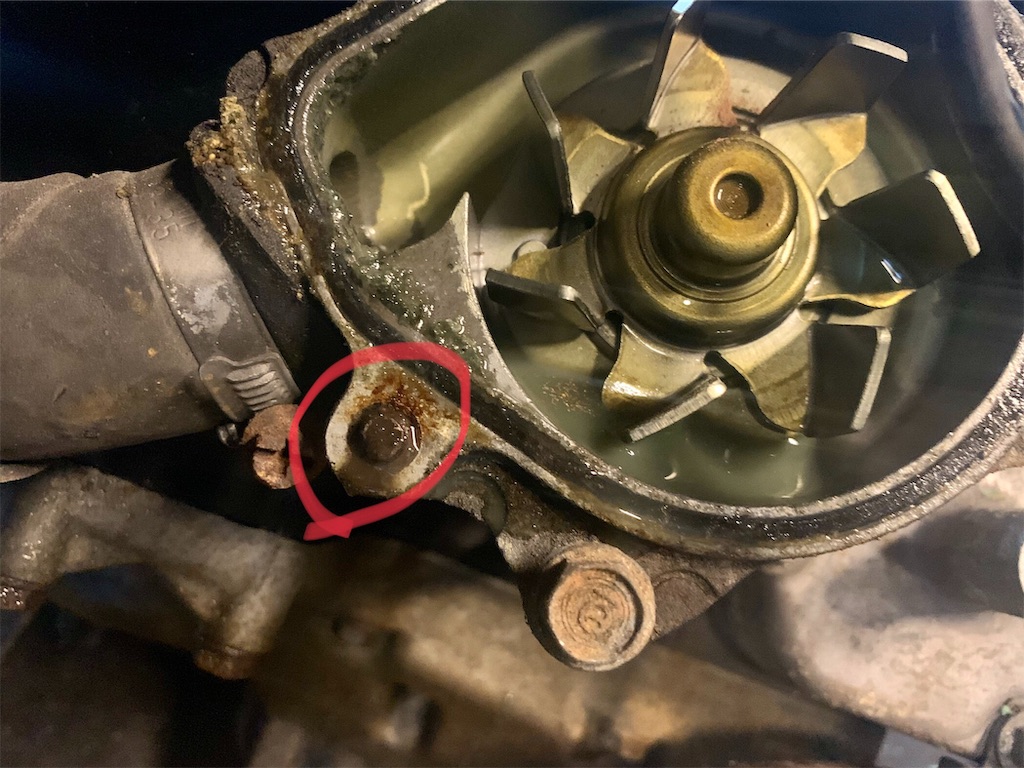

で、ウォーターポンプを外そうかと ボキ
f:id:CustombikeLIGHT:20200214120108j:image

ネジが腐ってやがる。。。

真ん中に穴開けて 頑張って抜きます

ネジ一本外すのに 5秒のところ 10ー20分かかります

ね、ボロを相手にしてると時間のお約束なんて出来ないでしょう?


f:id:CustombikeLIGHT:20200214115927j:image

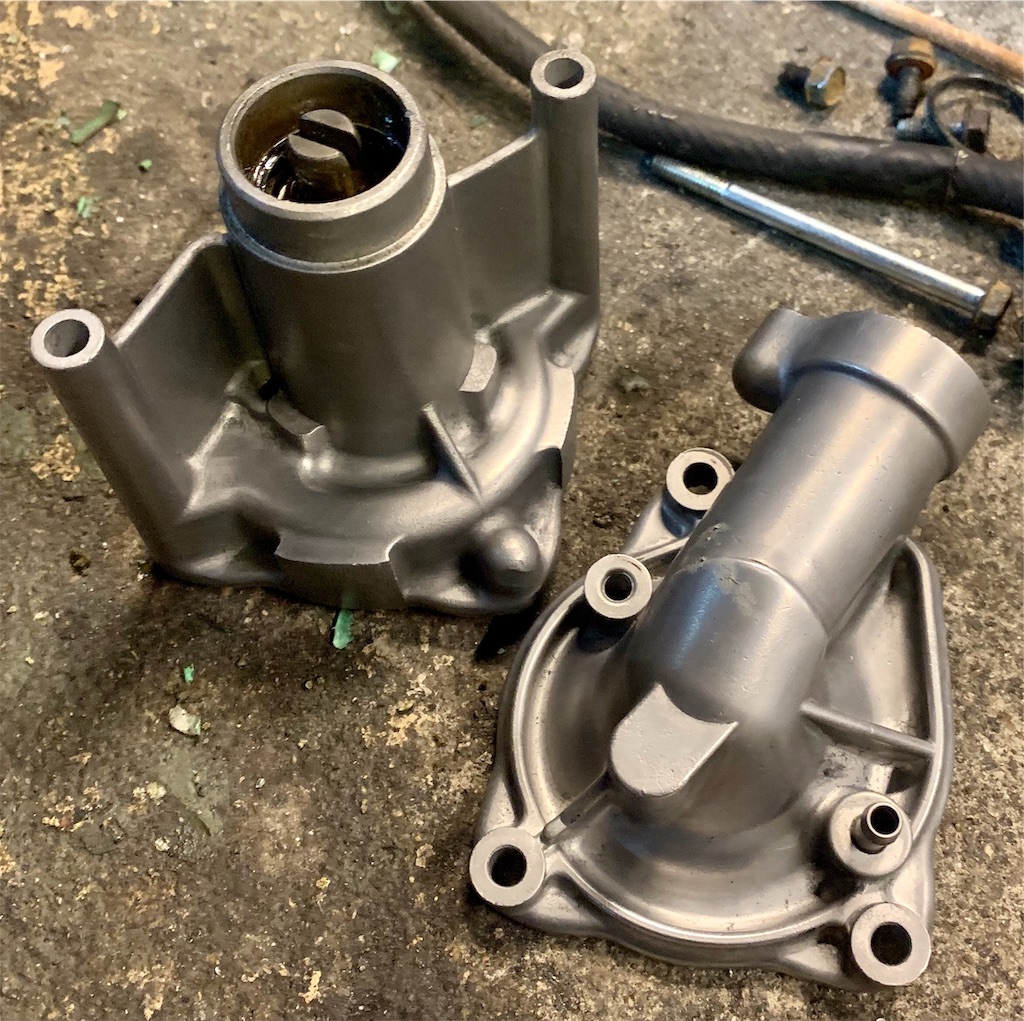

カバー類は綺麗になりました
f:id:CustombikeLIGHT:20200214120159j:image

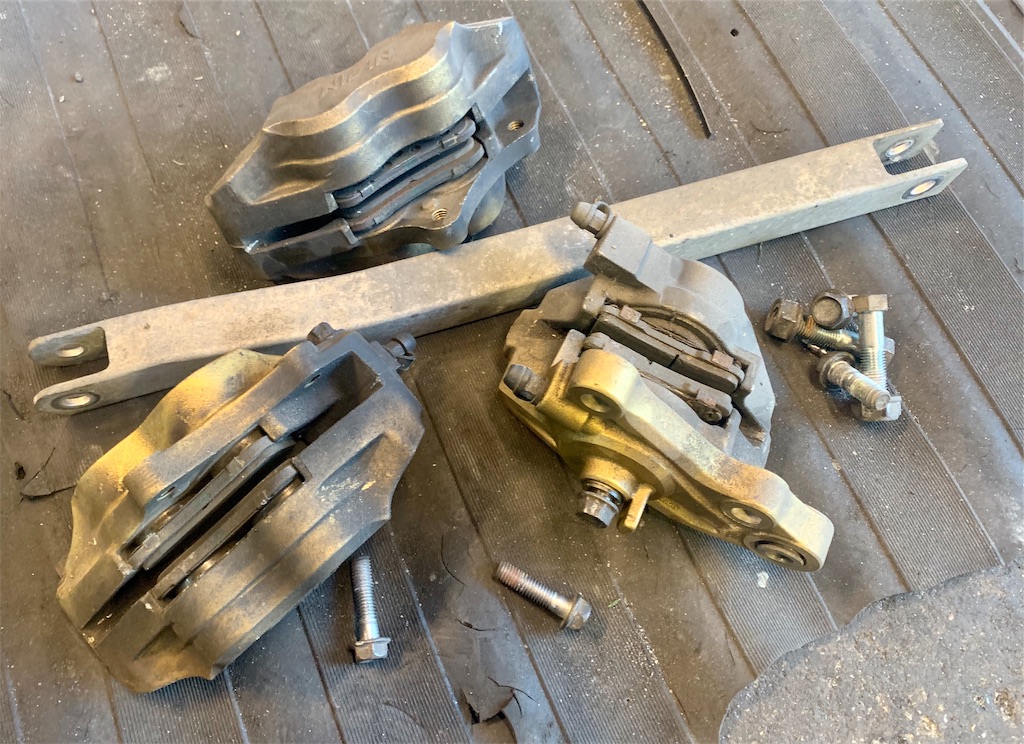

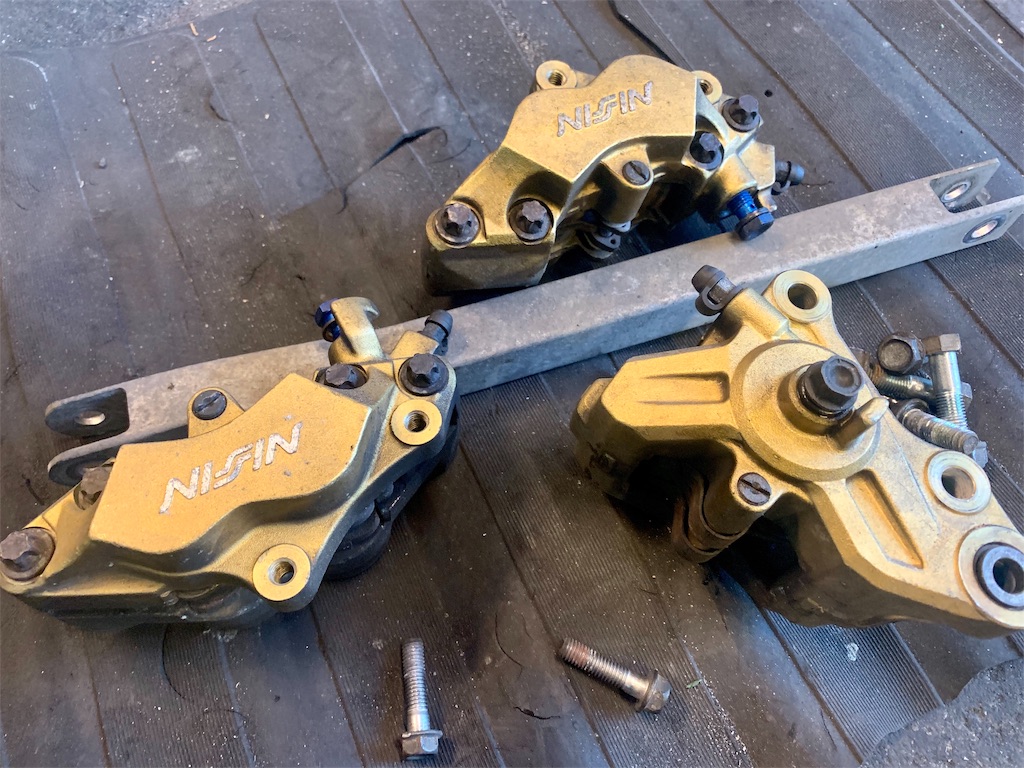

次はキャリパー達 行きましょうか
f:id:CustombikeLIGHT:20200214120122j:image

f:id:CustombikeLIGHT:20200214120216j:image

パッドのピンがボキッ

このピン よく腐ってます
f:id:CustombikeLIGHT:20200214115947j:image

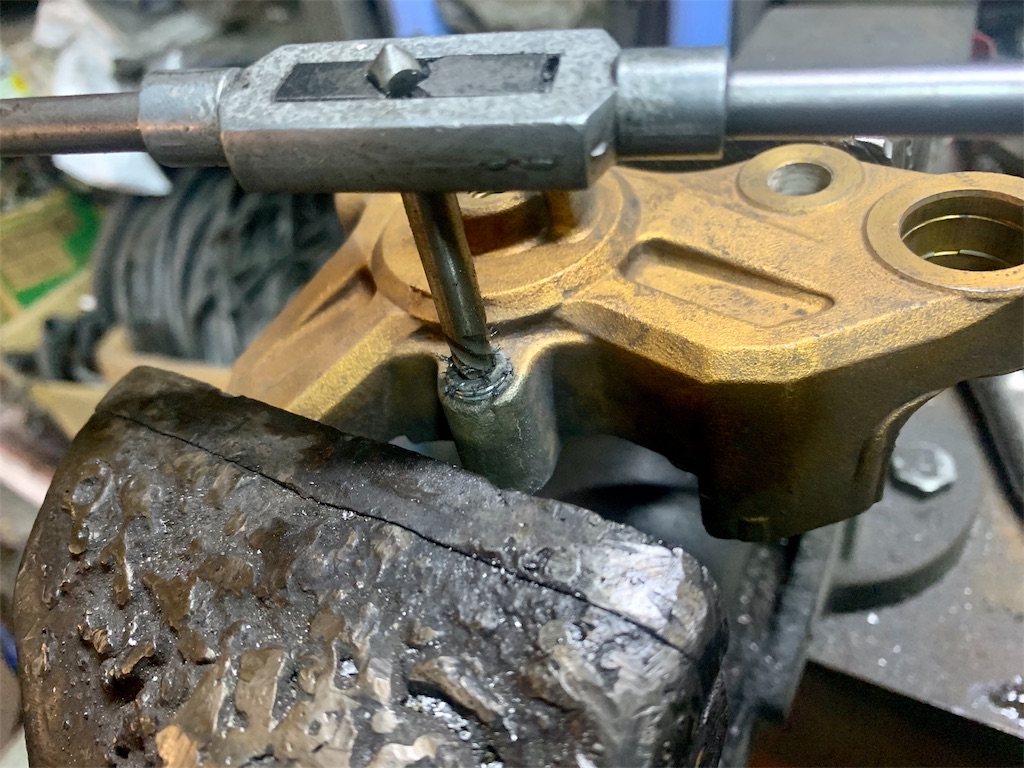

またまたど真ん中に穴開けて
f:id:CustombikeLIGHT:20200214115951j:image

名前は知りませんが 突っ込んで左に回せば食い込むってのを突っ込んで折れたやつ 抜きます

もーいや。。。
f:id:CustombikeLIGHT:20200214115930j:image

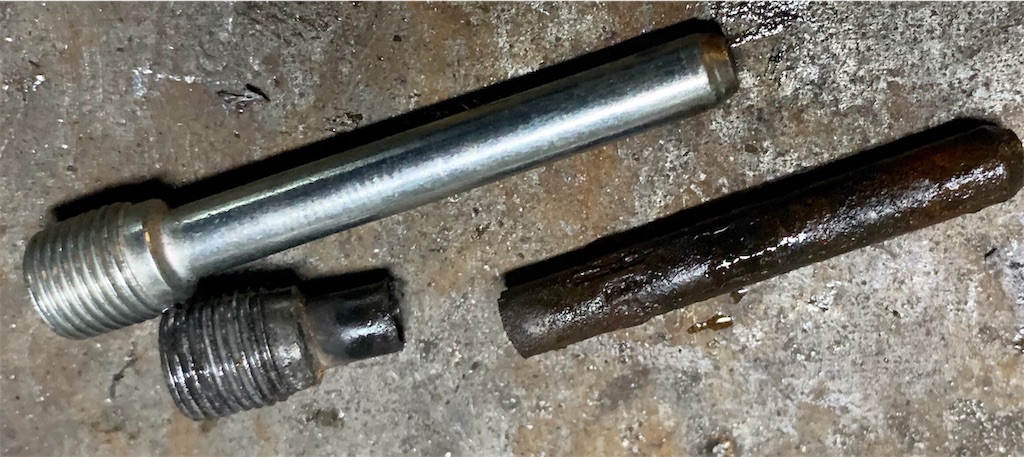

救出成功です

新品に変えときますね
f:id:CustombikeLIGHT:20200214120018j:image

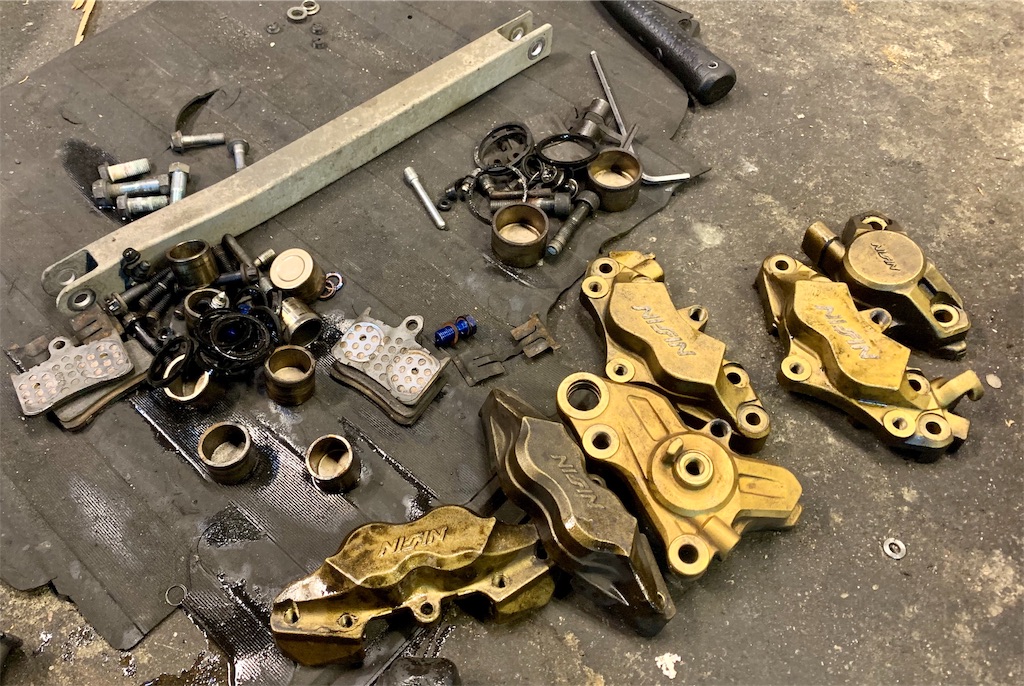

とか色々やりながら やっとバラバラ君
f:id:CustombikeLIGHT:20200214120213j:image

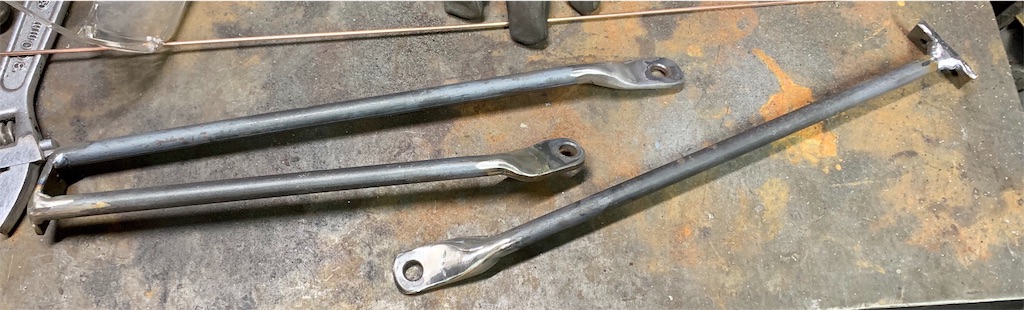

フェンダーのストラットです

これはオーナー様も気に入ってくれてるので 頑張ってスムージングします


f:id:CustombikeLIGHT:20200214120146j:image

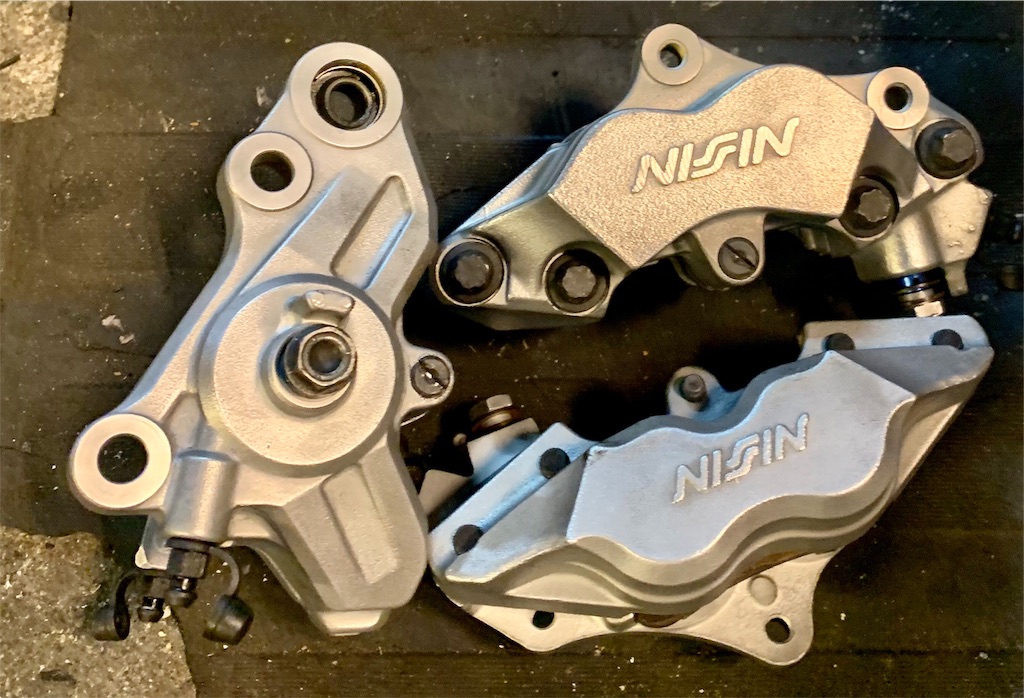

キャリパー 出来上がり!
f:id:CustombikeLIGHT:20200214120045j:image

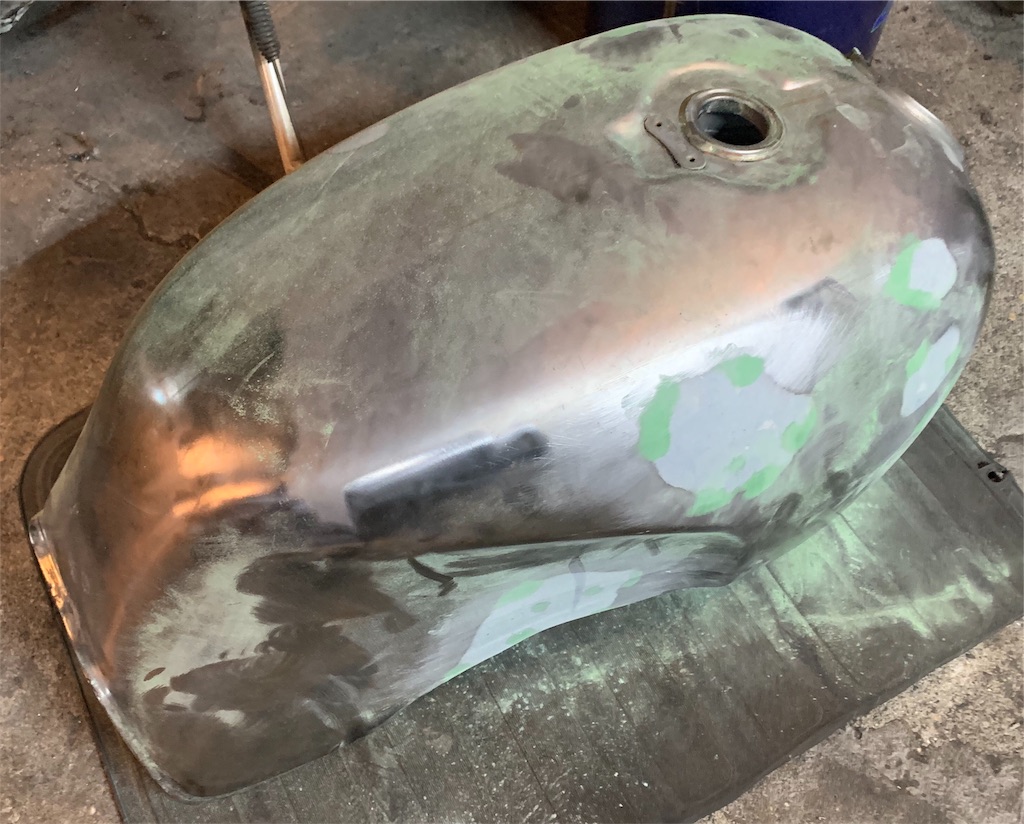

タンクは結構凹みがあったので パテ三昧です

f:id:CustombikeLIGHT:20200214120651j:image

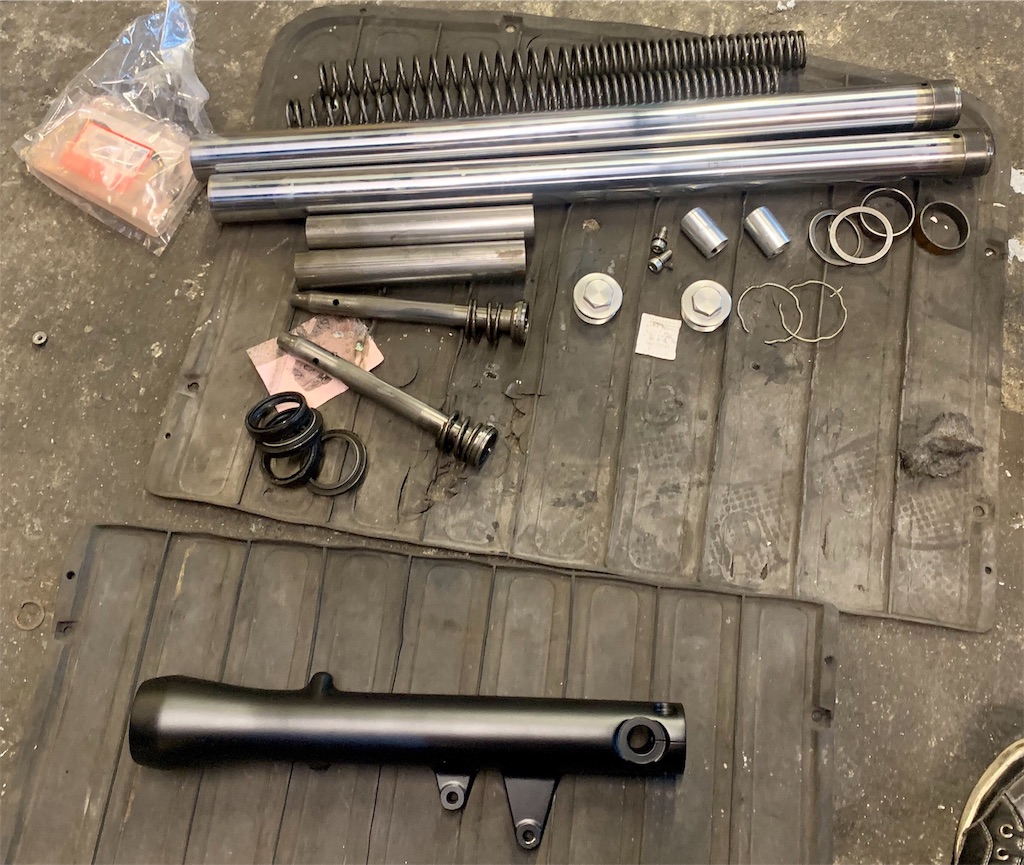

フォークもバラしますよ!
f:id:CustombikeLIGHT:20200214120702j:image

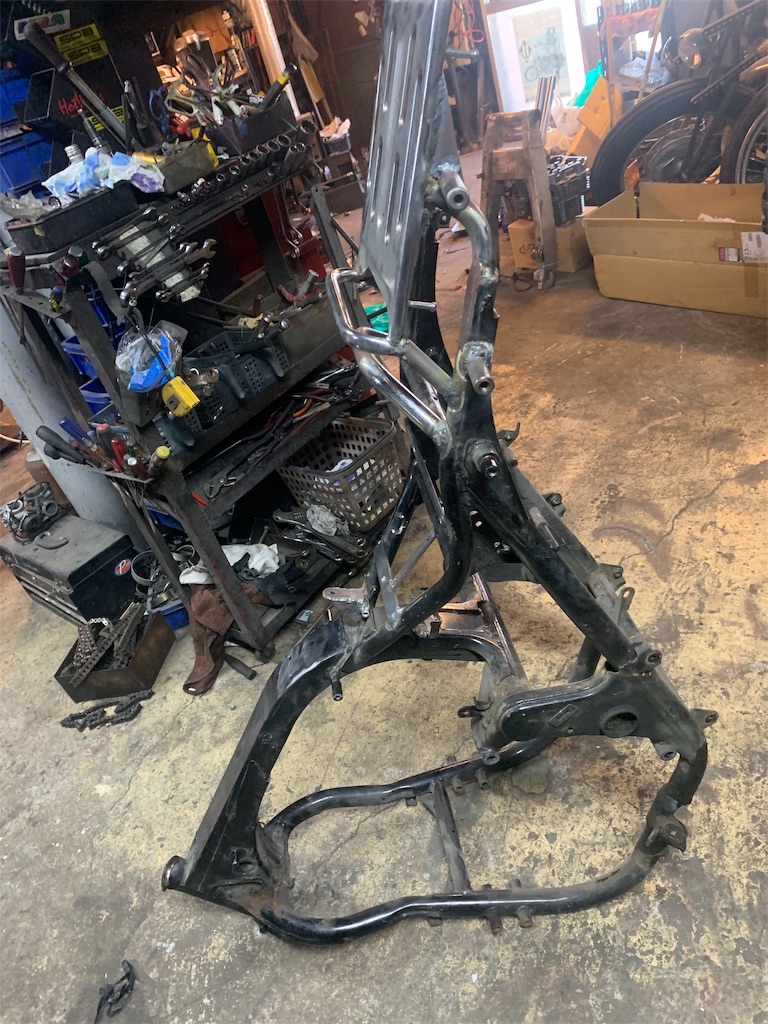

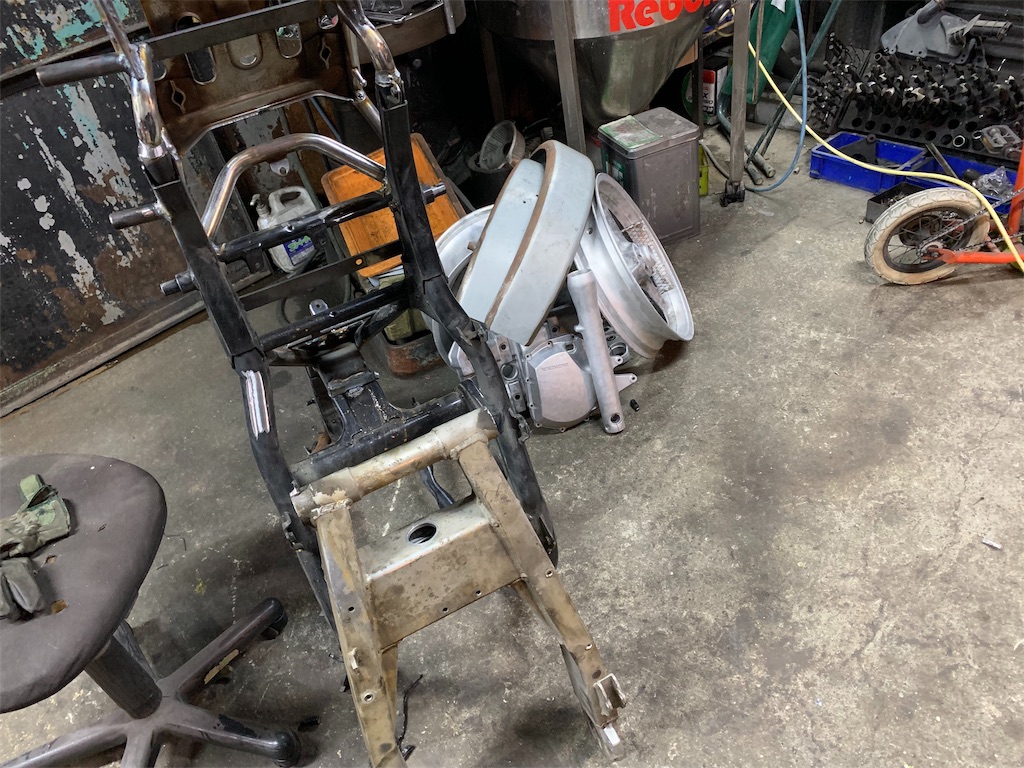

フレームの本溶接や要らない部分のカットや これも重労働です
f:id:CustombikeLIGHT:20200214120658j:image

f:id:CustombikeLIGHT:20200214120718j:image

で、塗装から上がってきたサスのパーツ達

この工程がね1番楽しいんですよ

綺麗になって 少しずつバイクになっていく様は それまでのフラフラになる作業が報われる時間です
f:id:CustombikeLIGHT:20200214120638j:image

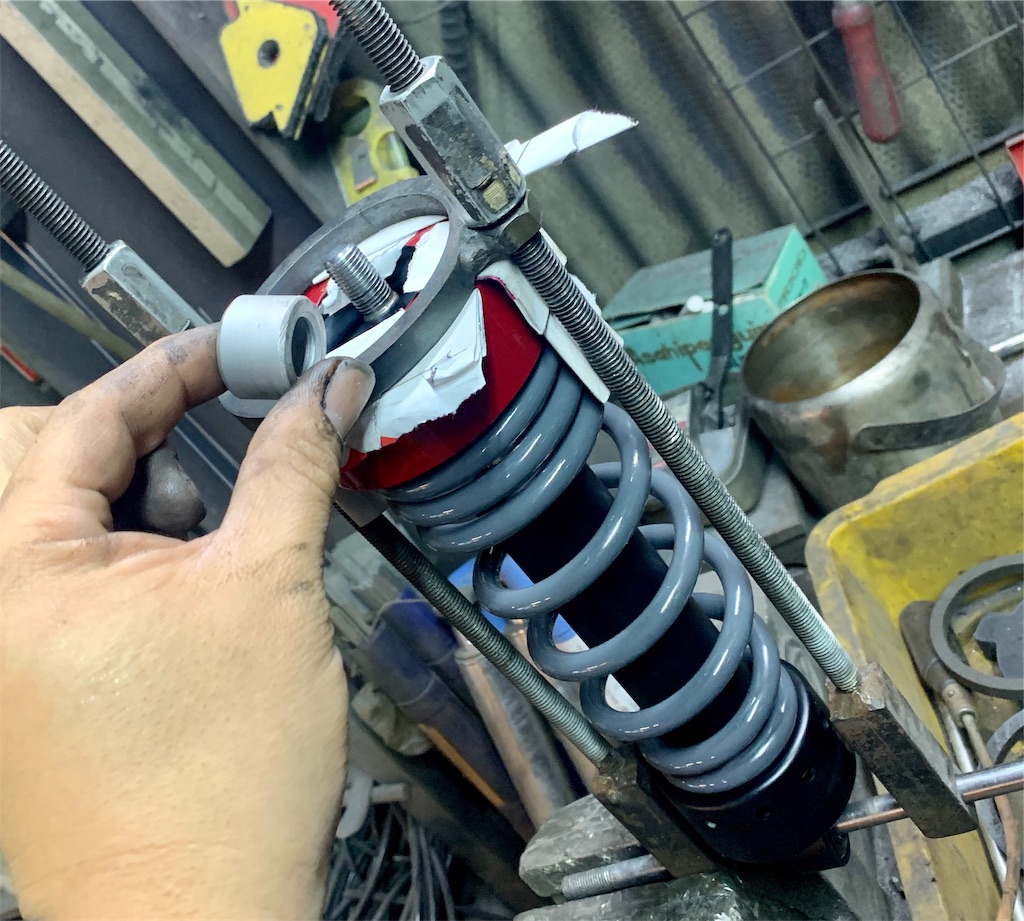

ちょうど良いのがないので昔 作りました

リアサスバラし機

おかげで塗装に傷をつける事なく 強力バネを縮めて行きます
f:id:CustombikeLIGHT:20200214120654j:image

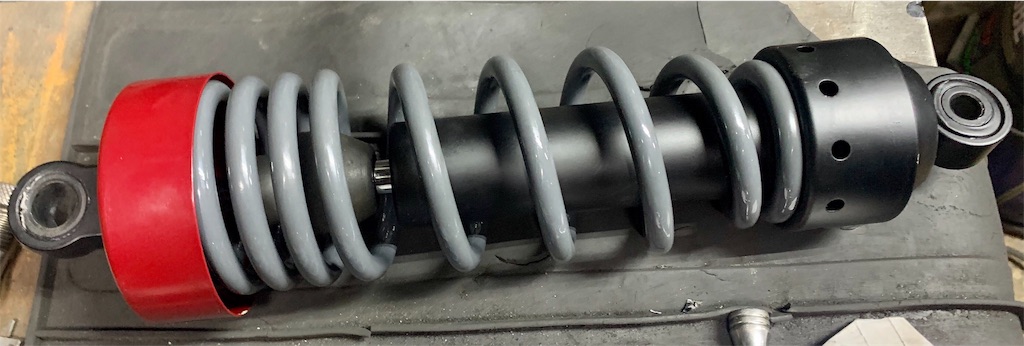

ほらね
f:id:CustombikeLIGHT:20200214120644j:image

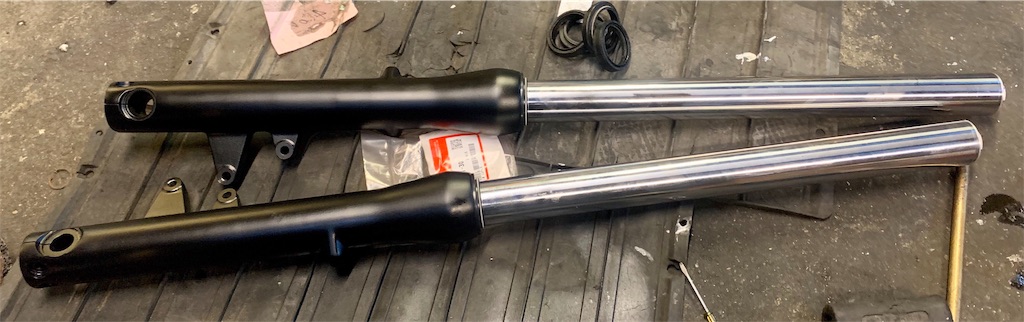

サスのアウターも塗装 終わりまして シール類とオイルを変えて 気持ちのいいフォークにしましょう
f:id:CustombikeLIGHT:20200214120629j:image

完成!
f:id:CustombikeLIGHT:20200214120713j:image

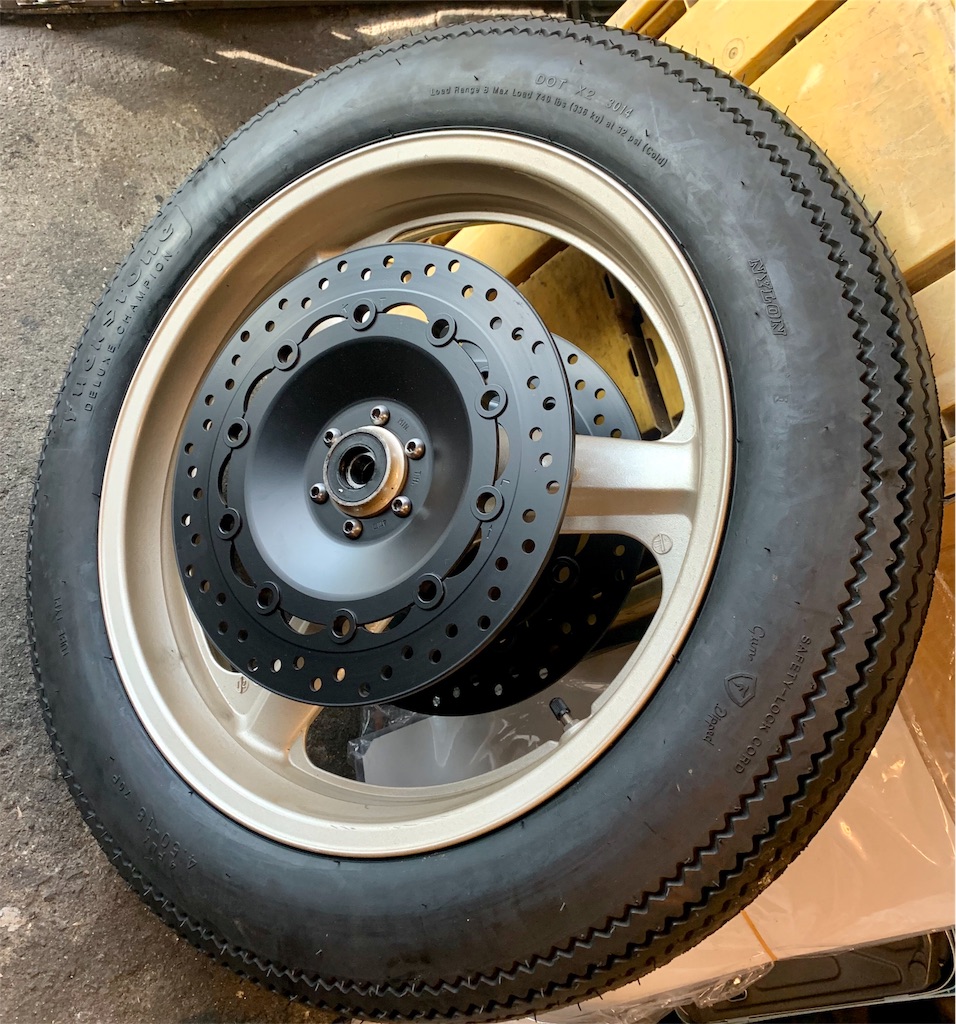

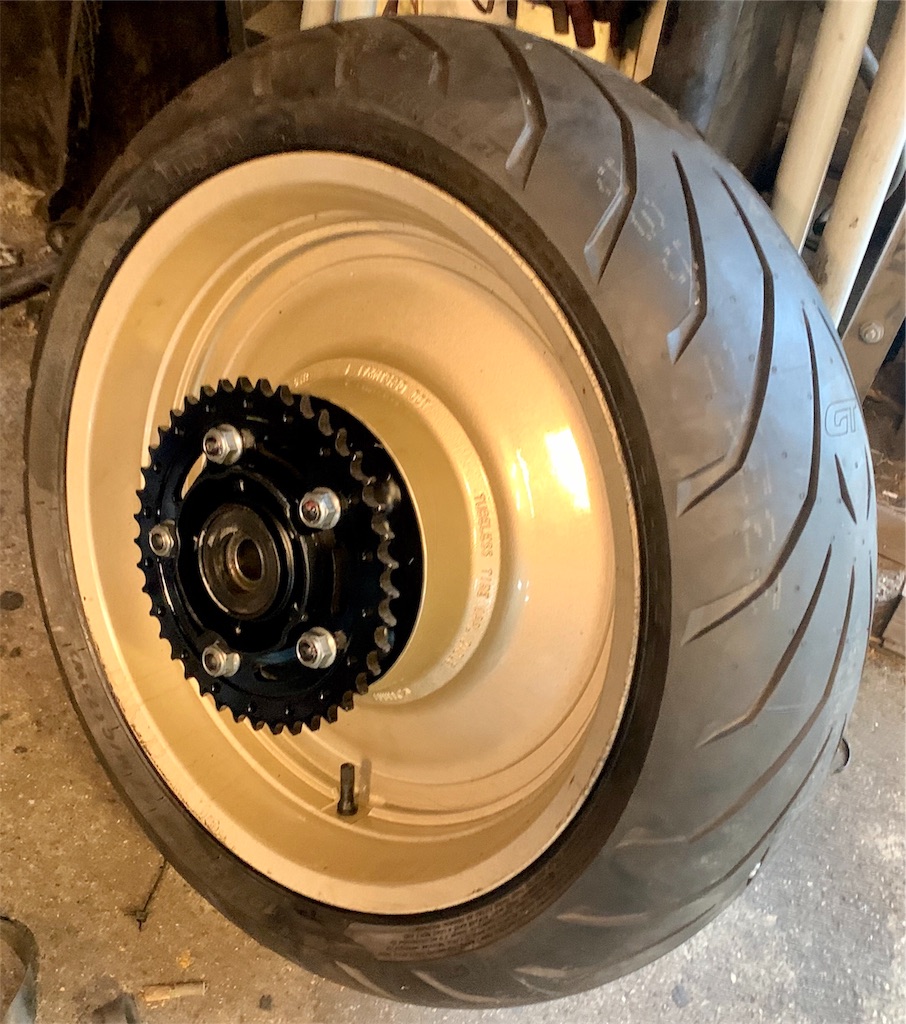

ホイールも出来あがりました

オーナー様の指示でシャンパンゴールドです
f:id:CustombikeLIGHT:20200214120723j:image
f:id:CustombikeLIGHT:20200214120647j:image

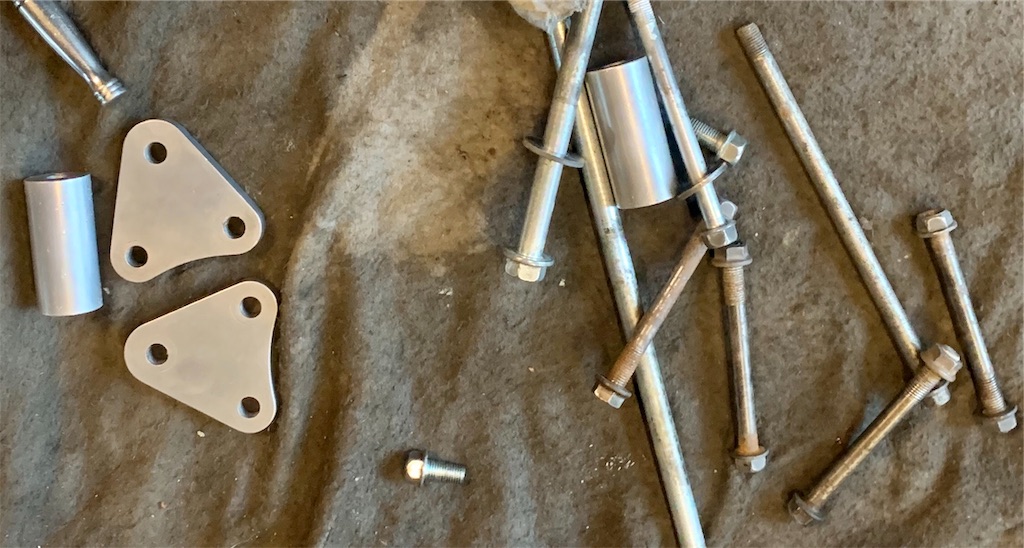

エンジンマウント達を磨き倒して
f:id:CustombikeLIGHT:20200214120708j:image

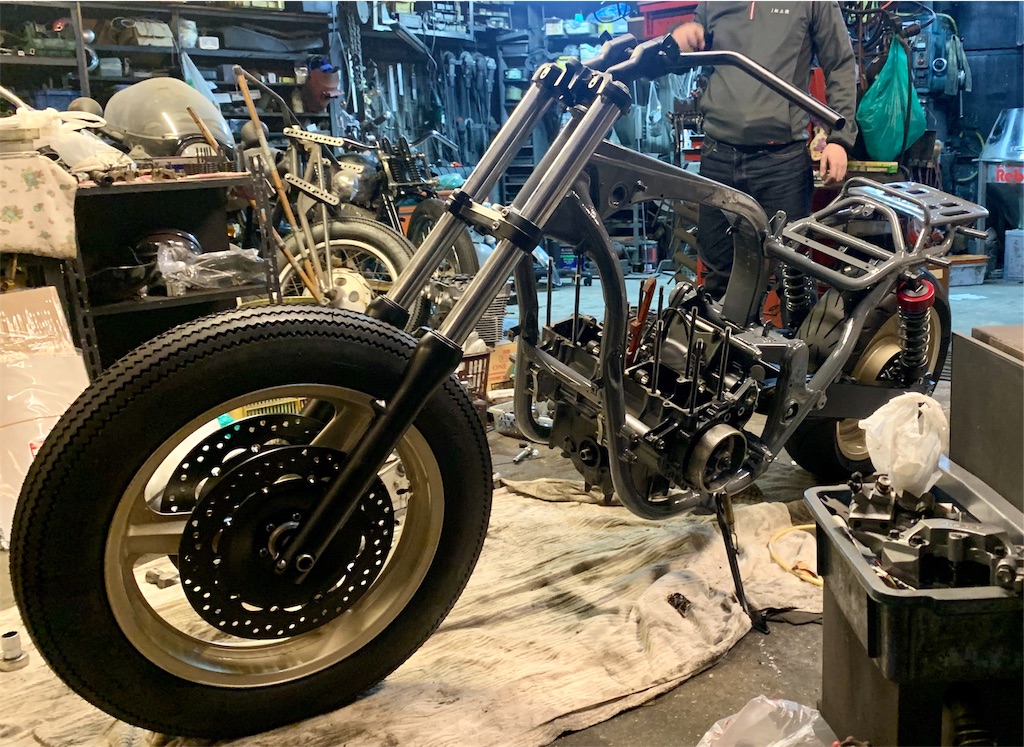

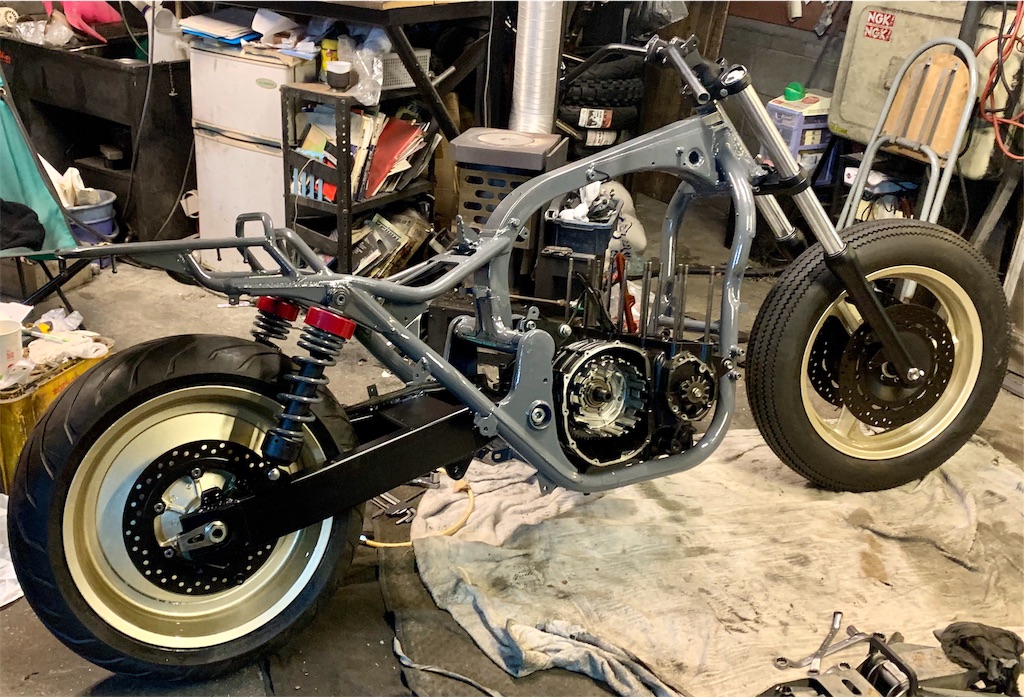

一気にここまで組みます!

狭い店内 動かせないリッターバイクが一台あると バイクをしまって帰れませんので。

で、この重いフレーム 1人では大変だ!

ってな時に手伝ってくれたのが この次のオーダーの依頼者 マサキング君でした

彼ね もう3年ほど 作業が進まないので 「手伝うから 進めてくれ!」

と最近 よく手伝いに来てくれます

すいませんね。。。
f:id:CustombikeLIGHT:20200214120710j:image

それにしても カッチョ良くなりましたね
f:id:CustombikeLIGHT:20200214120631j:image

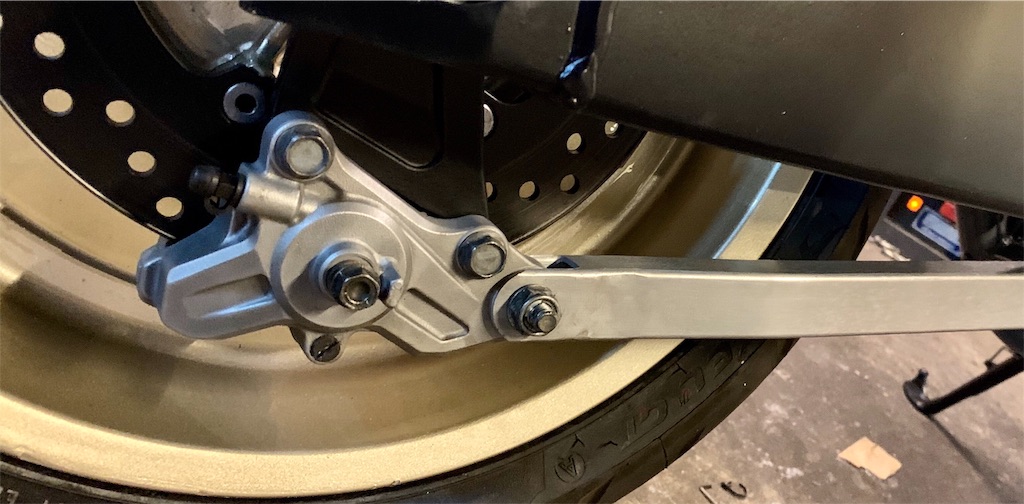

次はリアキャリパーとトルクロッド これも良い感じに付いてます
f:id:CustombikeLIGHT:20200214120728j:image

そうとなれば ごちゃごちゃ つける前に エンジン 仕上げないとね!

適当に組んでるわけじゃーないんですよ

どの順番が1番効率的か

傷をつけずに安全に組んでいけるか

一応はね ハゲてきた頭で考えてます

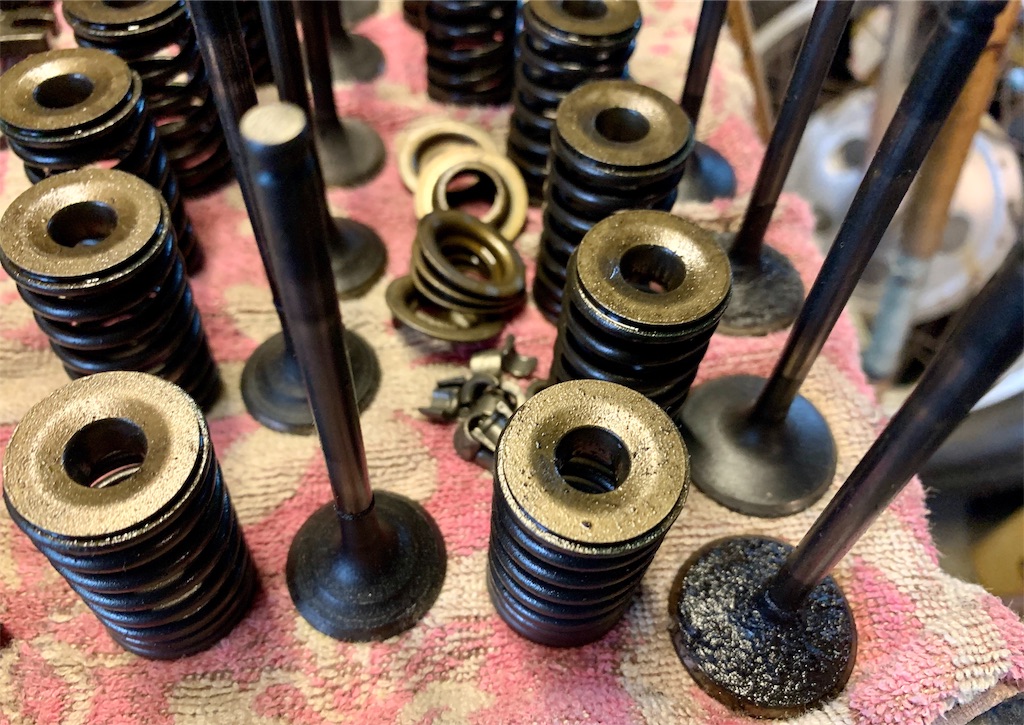

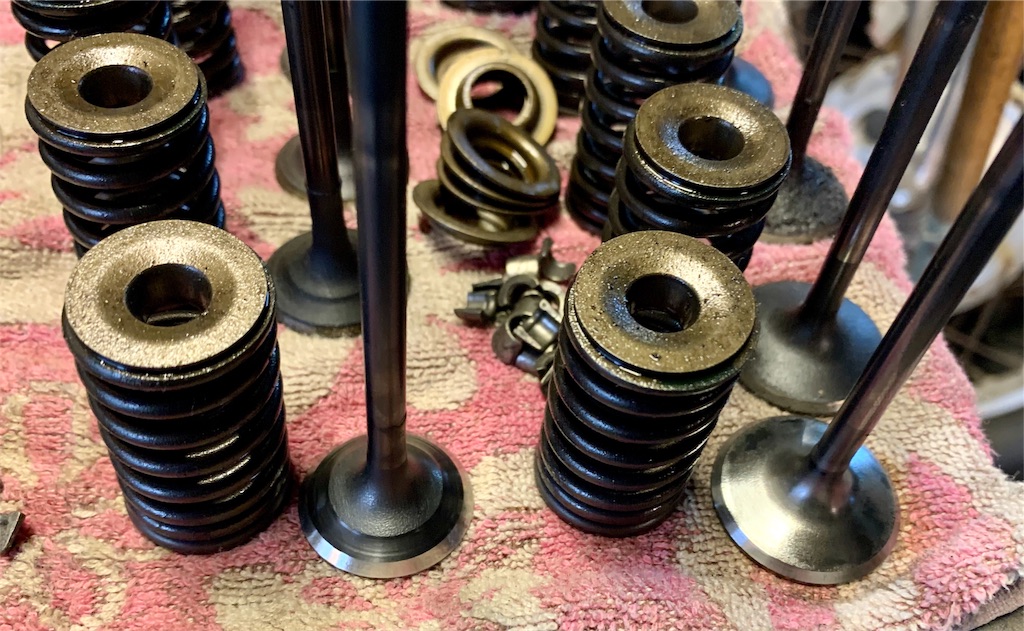

で、億劫だったバルブ達

やりますか!16本!

ちなみにSRは2本です
f:id:CustombikeLIGHT:20200214120634j:image

1番手前の二本を磨いた図

カーボンを落とすと共に 次からカーボンが溜まりにくくなるように ツンツルテンにするわけですよ

さらに 混合気の出入りもスーイスイってな事にもなりますね

f:id:CustombikeLIGHT:20200214120720j:image

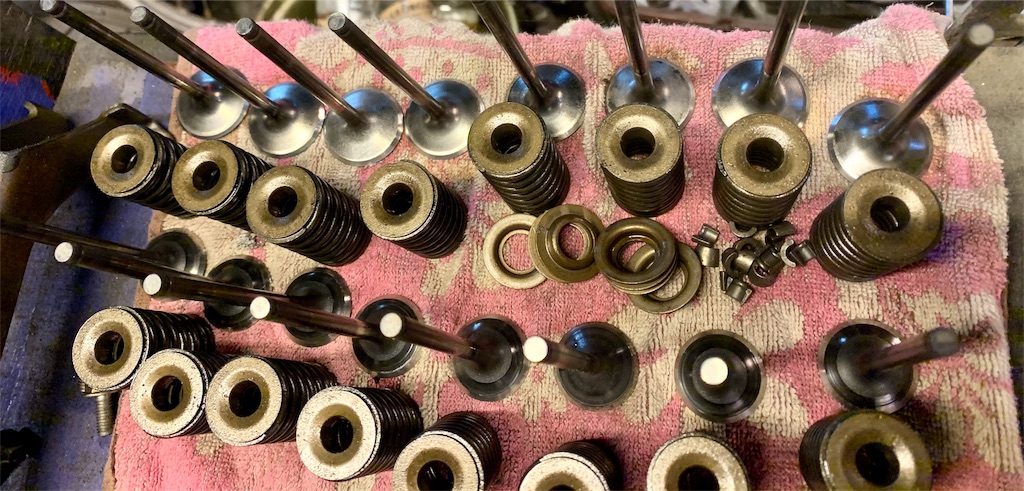

16本 完成! 死んでまう!
f:id:CustombikeLIGHT:20200214120705j:image

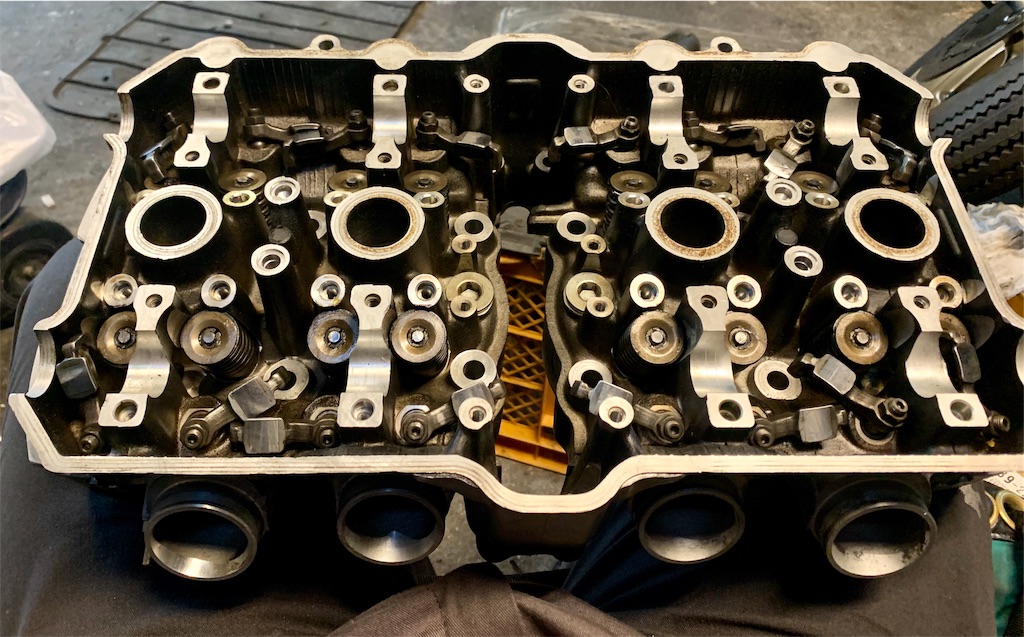

そして16本 擦り合わせ! バルブステムシールを変えて組み付け!16本!死ぬ!
f:id:CustombikeLIGHT:20200214120641j:image

その苦労もあって 壮観ですね



続く。。。
