ツインカム ソフテイル ひとまず完成


スポンサードリンク

前回まで

https://custombikelight.hatenablog.com/entry/2022/03/24/161712



頑張ってハンドル交換しましたが

配線 中に通せ!

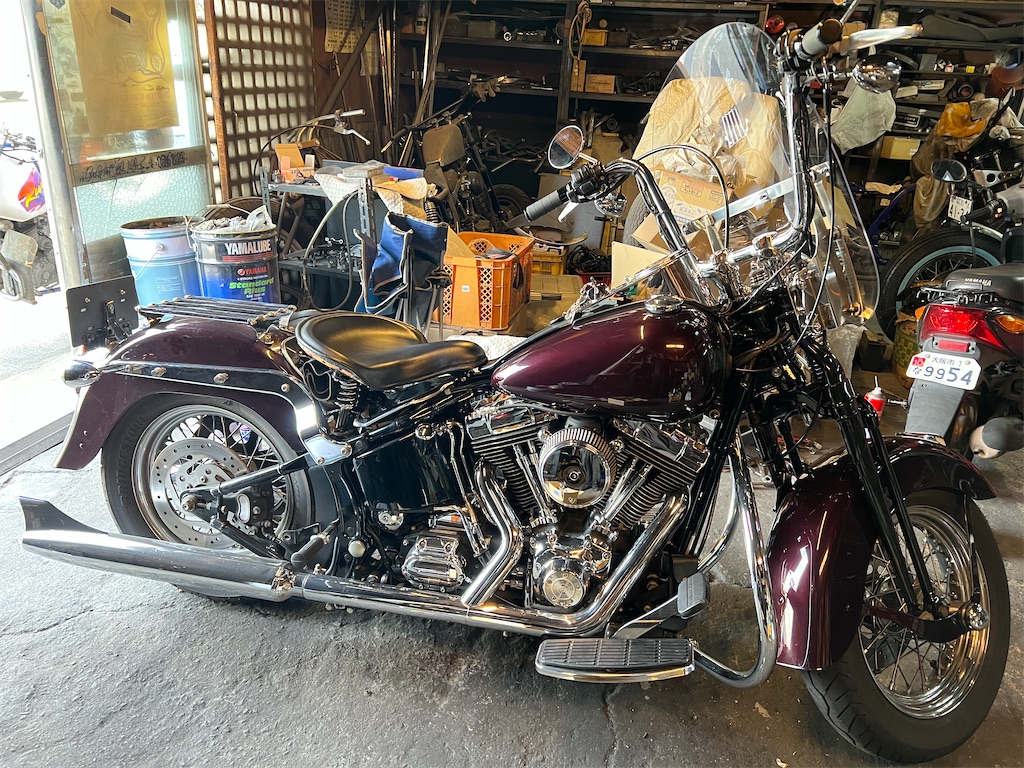

ってなわけで 再入庫しましたソフテイル君

f:id:CustombikeLIGHT:20220416113033j:image

ただね 配線を中に通すって 超大変な作業なんですよ

で、中通しました

やっぱり ポジションが気に入らんのじゃ!

ってな場合 またハンドル交換 大変やん!

ってなわけで このポジションで本当にOKなのか!?

って事をね 数週間 乗ってもらってたわけで

これで後悔なく 中通し 出来るってなもんですよ
f:id:CustombikeLIGHT:20220416113026j:image

ついでに ウインカー デカすぎるやろ!変えろ!

まず ステー 作りましょうか

もうね 僕はこのオーナーのこだわり 理解しました

お安くステーを作るのじゃなく  凝ったものをちょっと値が張っても作れ!

ってな方ですゆえ

ほな!ステンレスで行こか!ってなもんです

材料がお高い  固くて加工が大変

なんですが 錆びない!

このメリットはバイクにとって大きいですよね

f:id:CustombikeLIGHT:20220416112843j:image

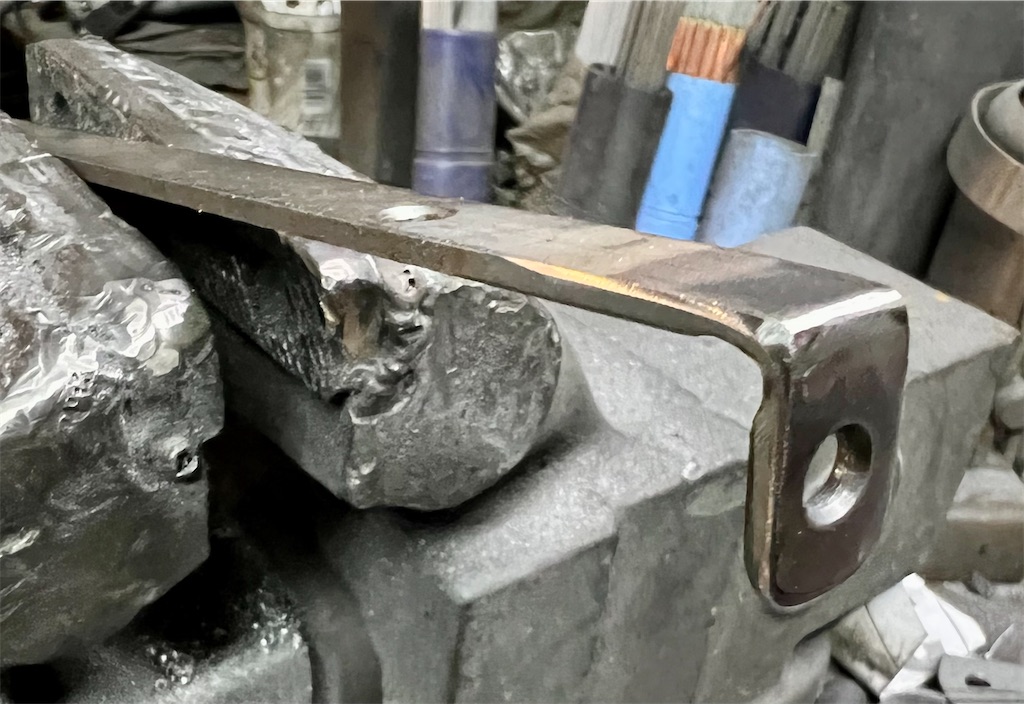

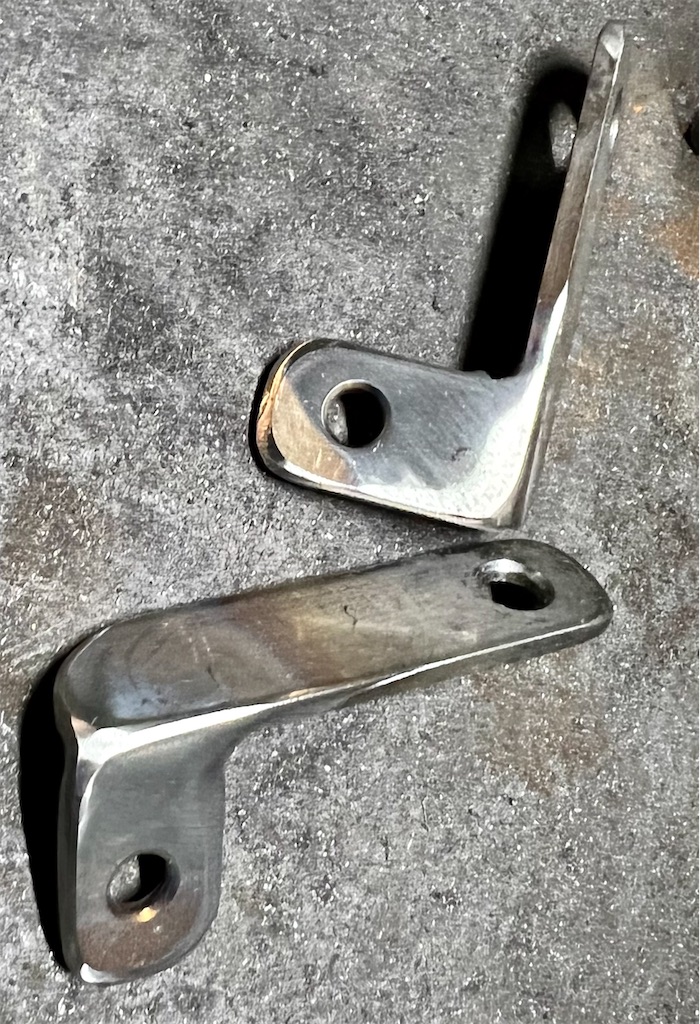

硬いの〜 とか言いながら穴を開けて 90度に溶接 スムージング

これでリアウインカーステー OKですかね
f:id:CustombikeLIGHT:20220416112953j:image

フロントもステンレスでブリブリっと
f:id:CustombikeLIGHT:20220416113101j:image

ウェットブラストからの磨きで渋く光ってます
f:id:CustombikeLIGHT:20220416113000j:image

シールドの下にチョン

これ この小ささで車検に通ります







ボディーは黒とシルバーがあります

安心の日本製!

1年保証つき!

これは良いものだ!
f:id:CustombikeLIGHT:20220416113049j:image
f:id:CustombikeLIGHT:20220416112846j:image

次はリアね

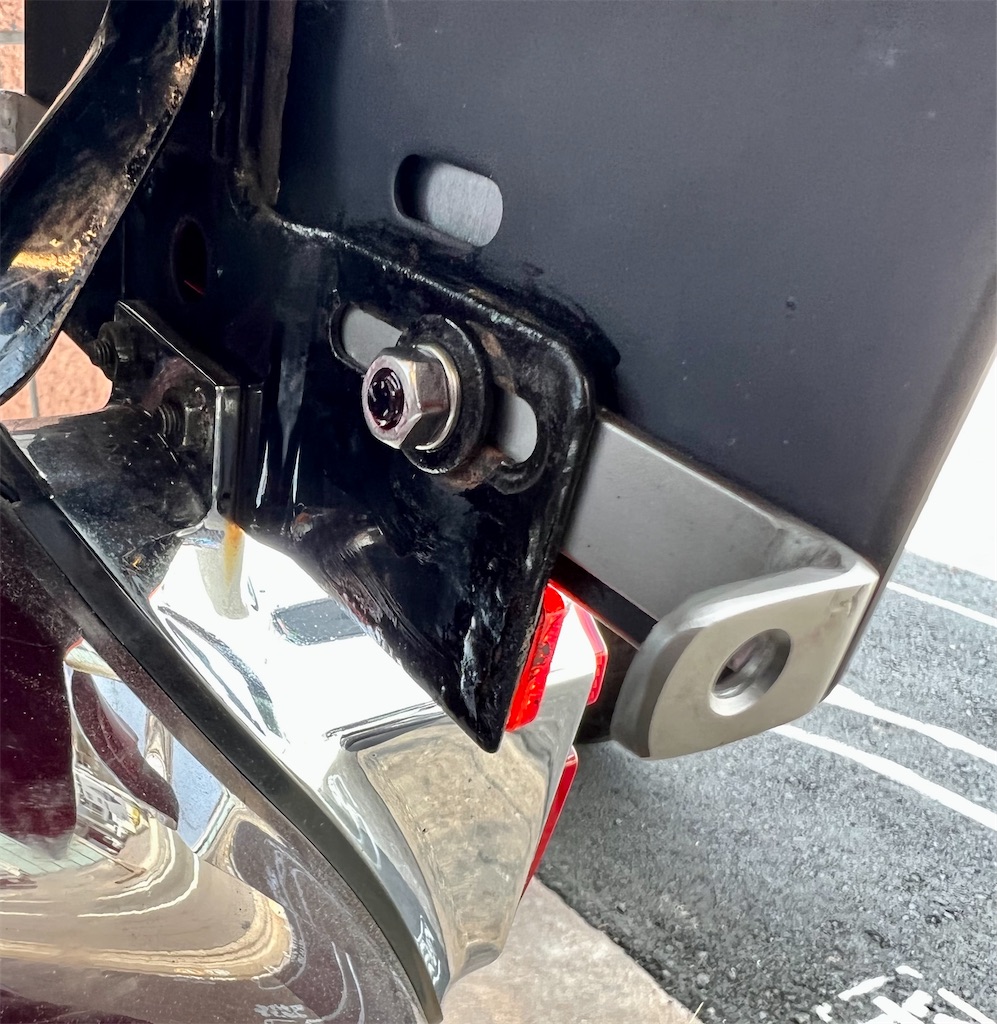

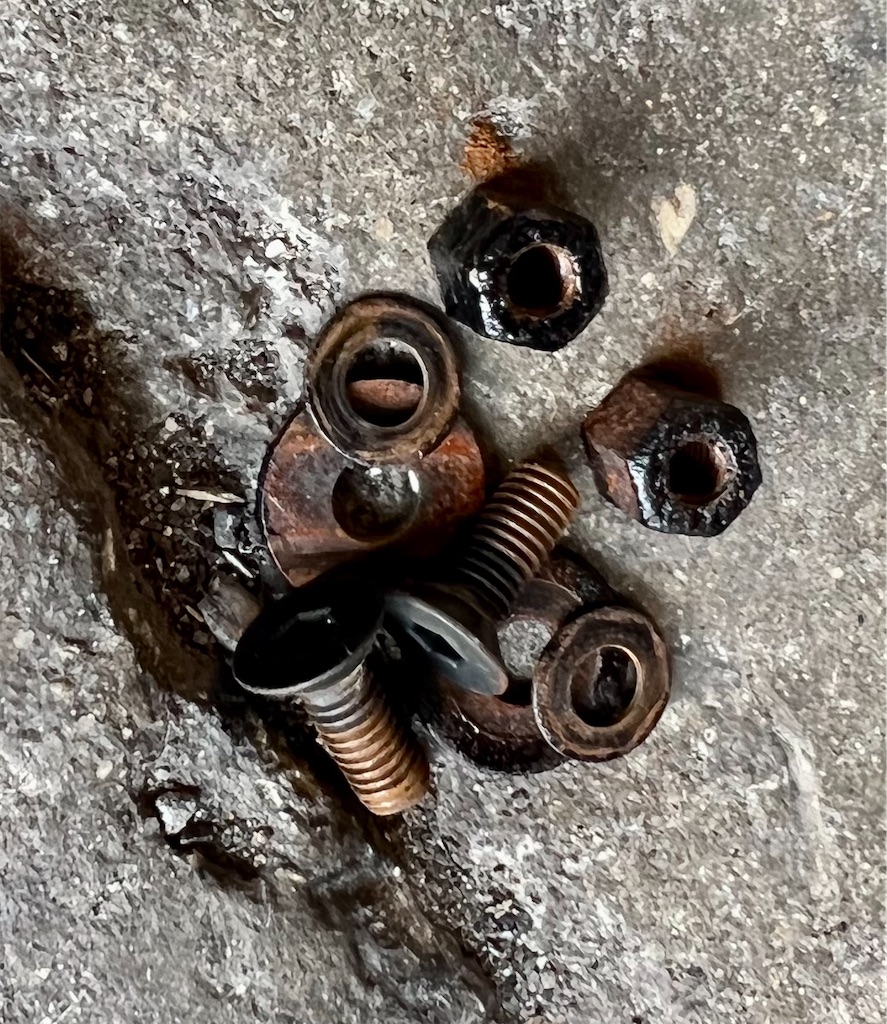

付いてたナットがボリボリなので ここもステンレスにしとこっか


f:id:CustombikeLIGHT:20220416112908j:image

挟み込んでリアウインカーステー完成
f:id:CustombikeLIGHT:20220416113006j:image

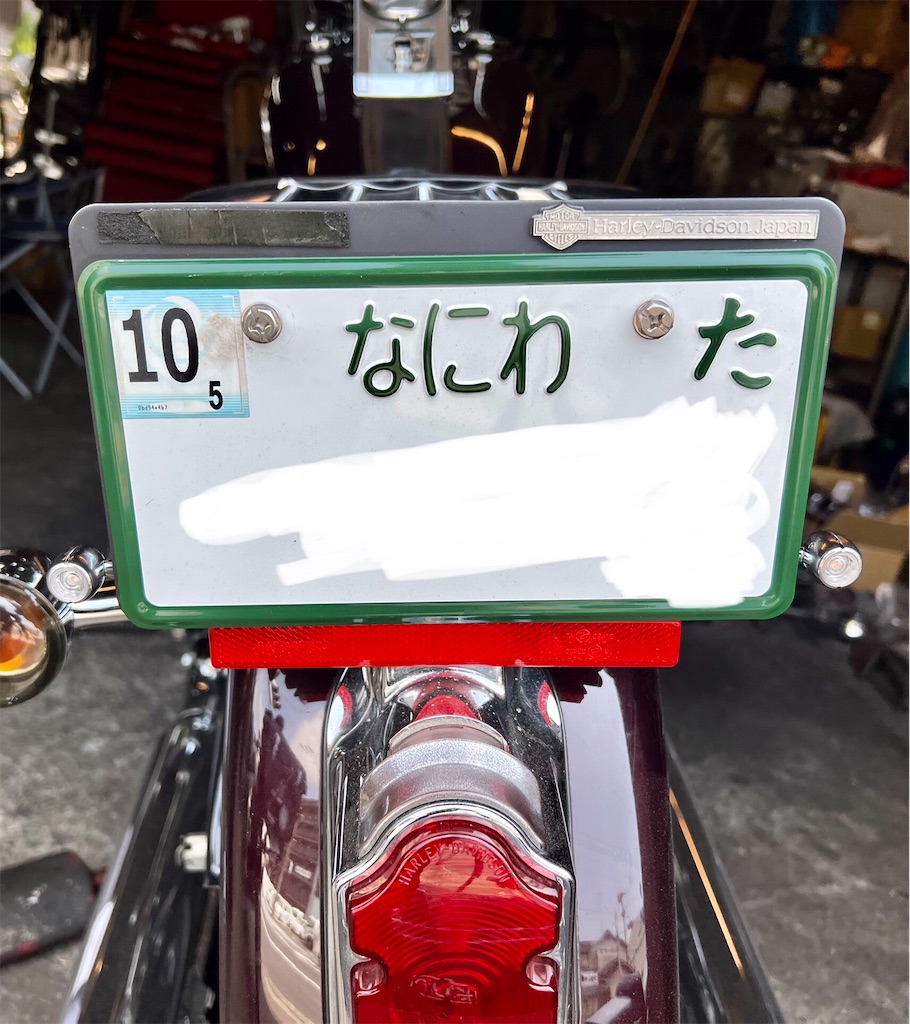

ウインカーを取り付けます
f:id:CustombikeLIGHT:20220416112926j:image

これまた前同様 これで車検 通ります
f:id:CustombikeLIGHT:20220416112859j:image

さて 本題のハンドル内 配線中通し やって行きましょうか

また億劫なタンクを外す作業です
f:id:CustombikeLIGHT:20220416112939j:image

ハンドルに穴を開けて 配線を通します

そのあと 穴の縁から配線のリークを防止するのに ゴムボンドをモリモリモーリー
f:id:CustombikeLIGHT:20220416113045j:image

やっぱり 配線 あるとないとでは全然変わりますね
f:id:CustombikeLIGHT:20220416112852j:image

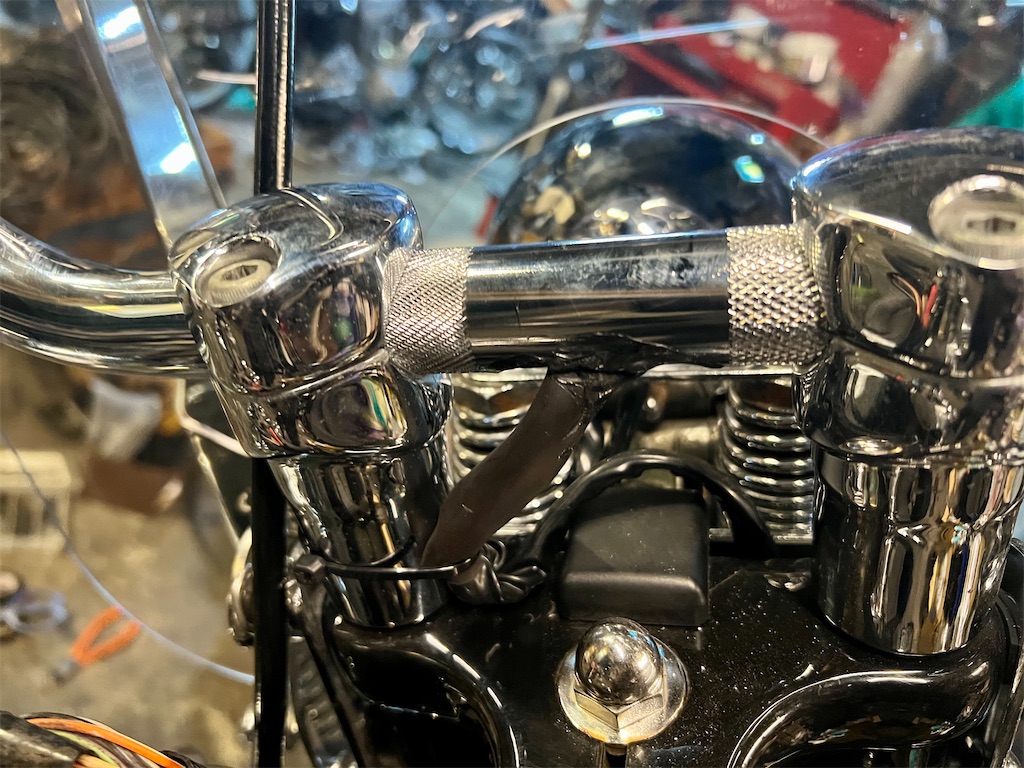

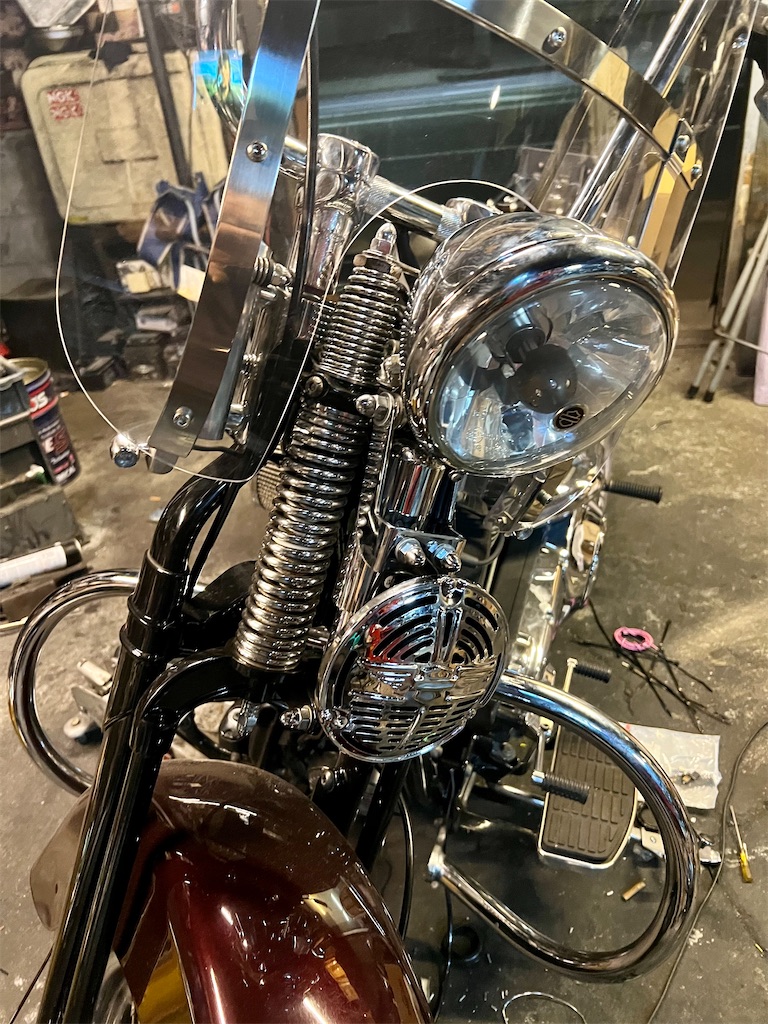

見えてるのはこの部分だけです

で、大事なのは ハンドルを左右に切っても穴の縁にグリグリ擦れないように稼働部の手前で固定しとけばね

リークの不安も大きく軽減しますよね
f:id:CustombikeLIGHT:20220416112921j:image

ついでにホーン 買ったから付けとけい!

お安い御用で!

なんですがね
f:id:CustombikeLIGHT:20220416112911j:image

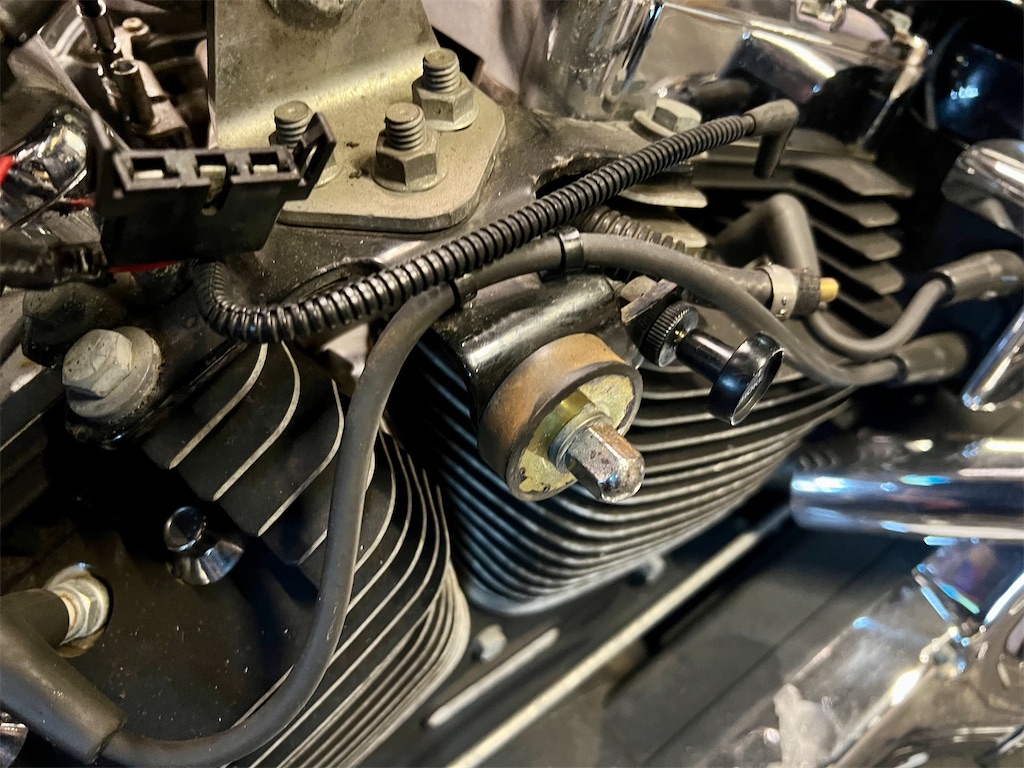

ノーマルホーンを外したあと

なんかきちゃなくない?

カバーでも作る?

どーせラバーマウント部分 電圧計でも付けます?


f:id:CustombikeLIGHT:20220416113036j:image

ほな 付けとけい!

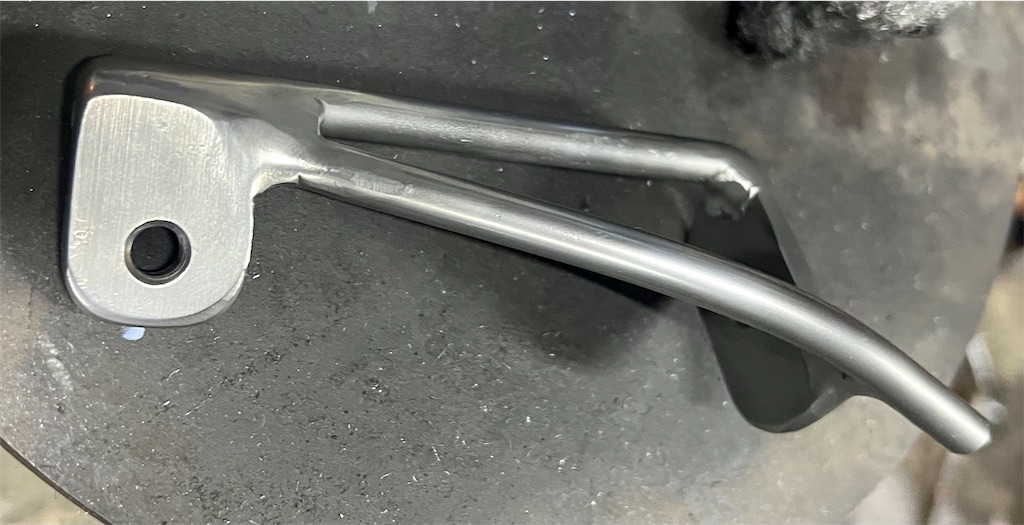

ここでもね 鉄のフラットバーをL型に曲げて 穴をチョンチョンと開けるだけのステー

考えてたんですが 絶対それじゃー怒られますから

ステンレスの台座に丸棒曲げてスムージングして

このちっこい部品に 超時間かかりましたが

絶対錆びないカッコつけたステーの出来上がり!


f:id:CustombikeLIGHT:20220416112932j:image

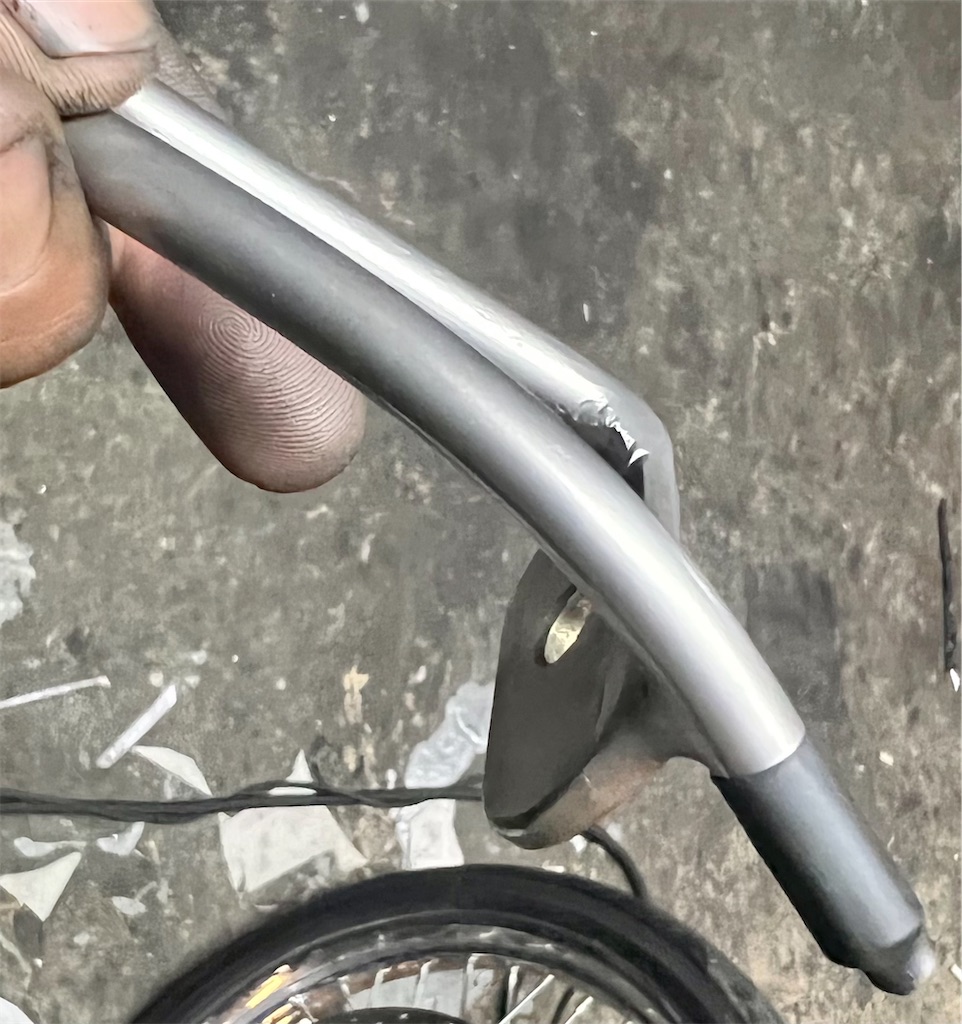

わざと飛び出させた出っ張りにゴムチューブをはめ込んで
f:id:CustombikeLIGHT:20220416112946j:image

ホーンの一点どめですから メーターの重みでグルン と回っちゃうとうっとおしいでしょ?

この出っ張りがエンジンマウントに引っかかって回りどめになってます
f:id:CustombikeLIGHT:20220416113029j:image

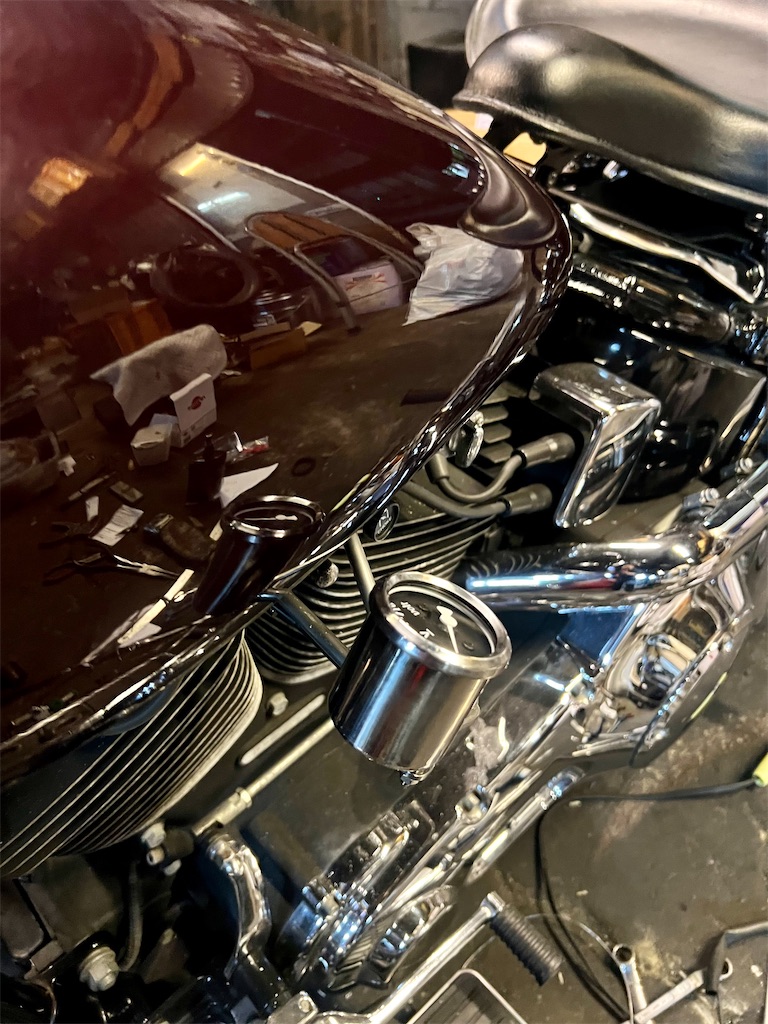

そこにPOSHの電圧計 付けましたが

このメーター ちょっとだけ鈍感に出来ています

電圧ってわりと変動しますので 針の電圧計の場合

ウロウロして見にくいんですが ちょうど良い鈍感さのおかげで 針ながら 見やすい!

これは良いものだ!





f:id:CustombikeLIGHT:20220416113052j:image
f:id:CustombikeLIGHT:20220416112902j:image

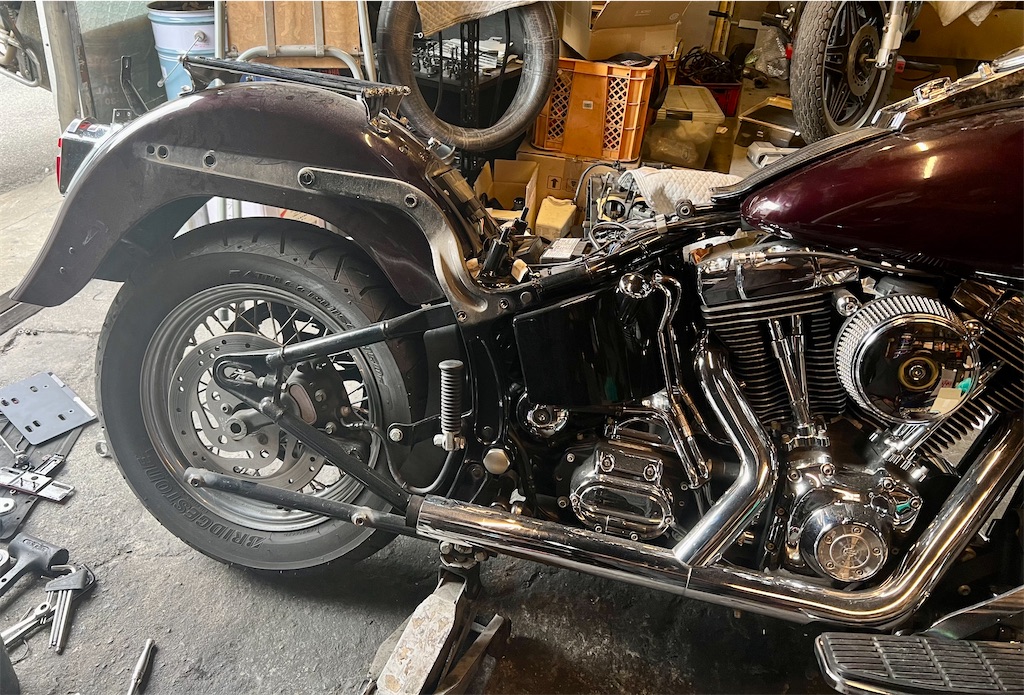

デビット君のリアウインカー

超めんどくさいんですよ

フェンダー裏に手が入らないので ジャッキを上げて ホイールのシャフトを抜いて

その隙間で作業します


f:id:CustombikeLIGHT:20220416112929j:image

で、前からキャリアは付けてましたが、フックがなくて不便そうにしてるの 知ってましたので

「ついでの作業なので フック 買っといて下さい」

「はいよ」

と届いたものを 元のマウント位置と 外したウインカー穴にセットしました

これで荷物も楽々でしょ?

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

キジマ(Kijima) 荷掛ナット M10mm P1.25 メッキ 2個セット 211-3011
価格:1384円(税込、送料無料) (2022/4/16時点)

楽天で購入

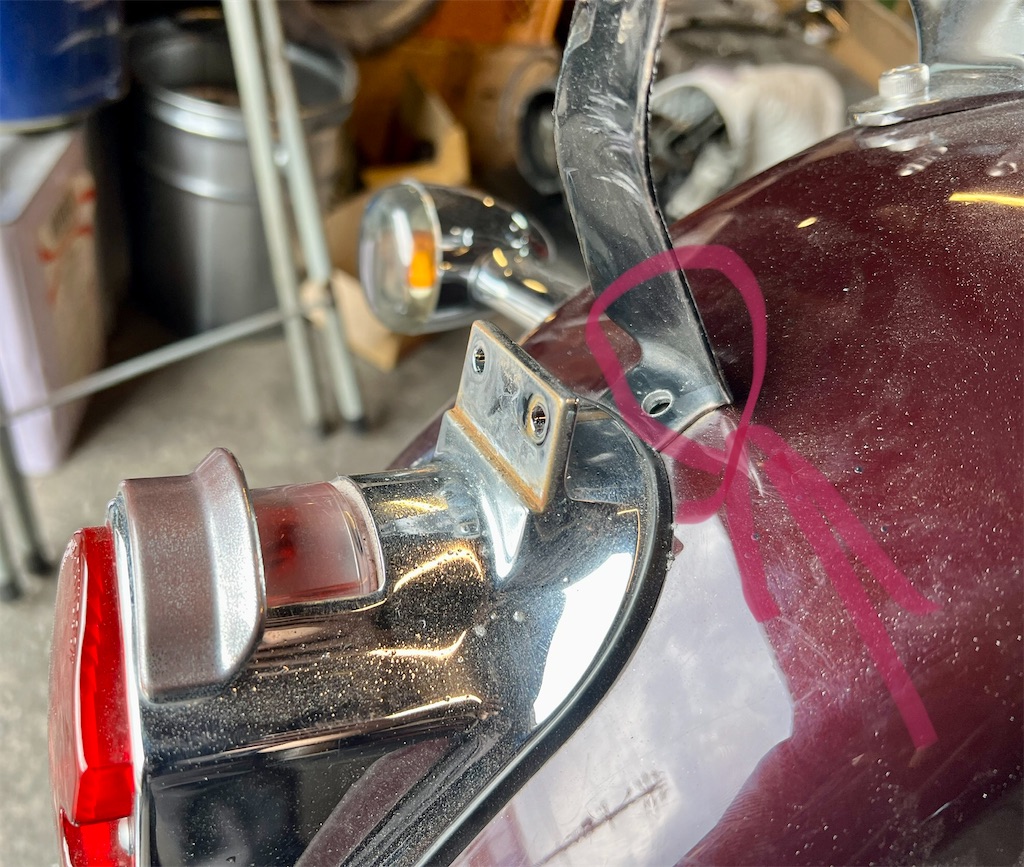

ウインカー穴にはこれを裏からボルトで固定








前のマウントはこれに変えるだけってな便利グッズです



f:id:CustombikeLIGHT:20220416113003j:image

で、ウインカーの配線がまたヒョロヒョロと出てると怒られるので

フェンダーに穴を開けて配線をフェンダー裏に通しときます
f:id:CustombikeLIGHT:20220416113039j:image

ウインカーがLEDになったので リレー どないかしないとね

色々調べてると

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

【ホグワークス】LEDロードイコライザー 1997〜2013 ツーリング等 HW131137
価格:9280円(税込、送料別) (2022/4/16時点)

楽天で購入

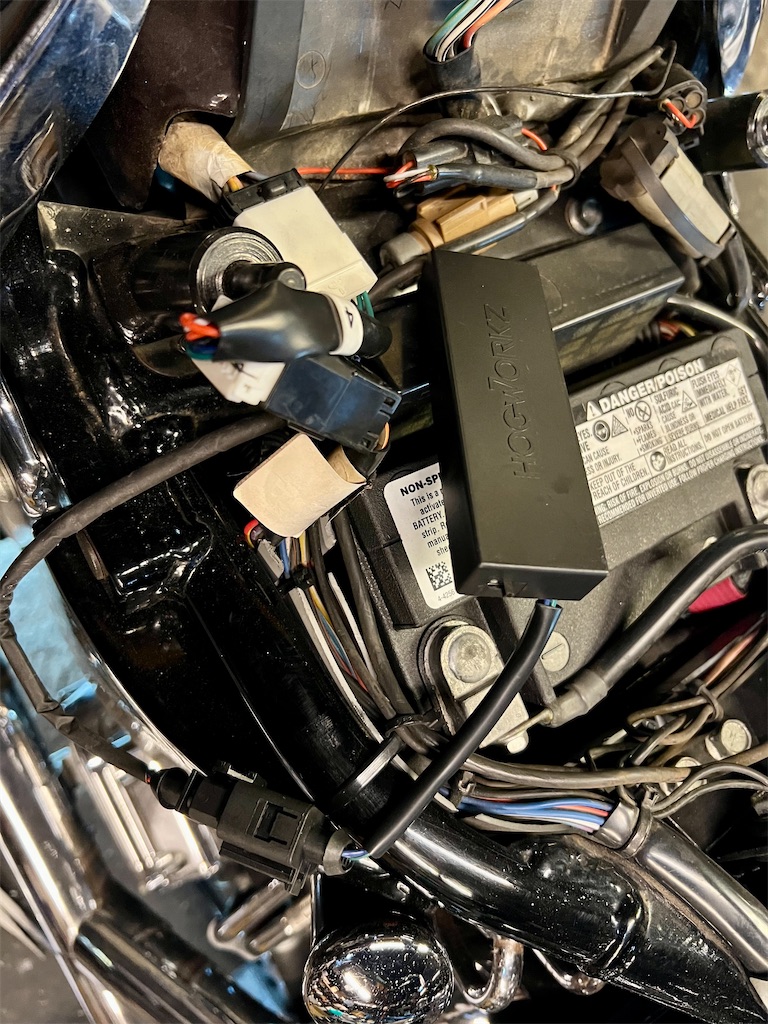

これが良い仕事するとな?

オーナーに買って来てもらって 取り付けますが 超簡単!

テールランプにいってる配線に割り込ませるだけ!

これ一個で 前後ウインカーもインジケーターもえー塩梅の点滅速度になります

オートキャンセラーも問題なし!

これは超良いものだ!

今までの苦労は何やってん。。。

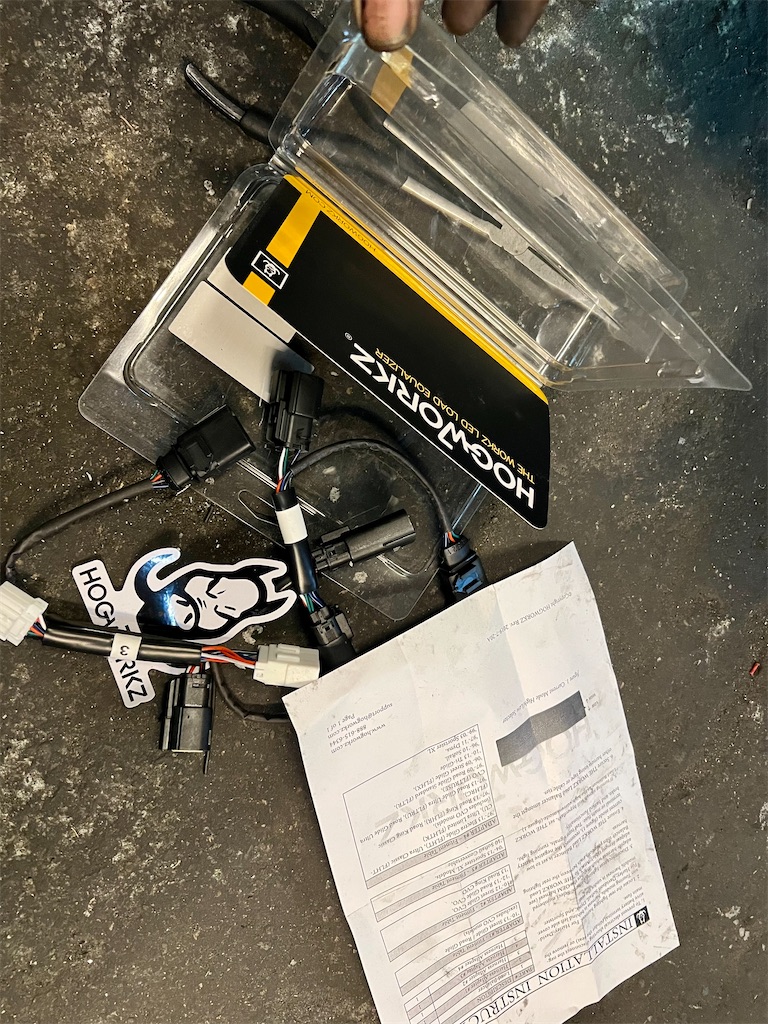

f:id:CustombikeLIGHT:20220416113055j:image

色んな車種に適合するように 配線が沢山入ってますが 使うのは一個だけです

なんか勿体無い気もします。。。
f:id:CustombikeLIGHT:20220416113010j:image

さらにオーナー

マフラーの音が静かすぎるんじゃ!

送るから変えとけ!

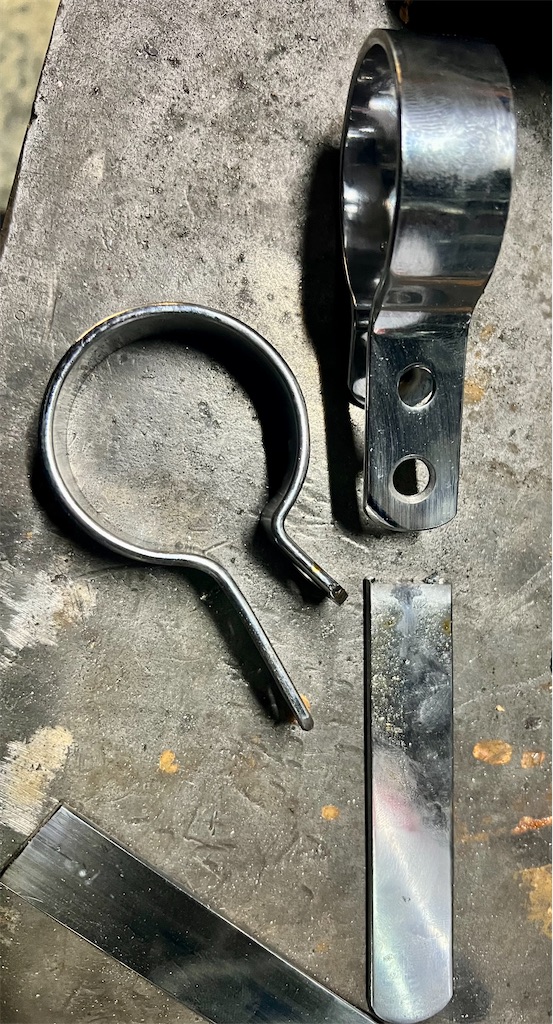

届いたのはV-TWIN製のフィッシュテールですが えーよに勝手に合わせ!

ってなクランプタイプのステーが入ってるだけ。

まーね やって行きましょうか
f:id:CustombikeLIGHT:20220416112905j:image

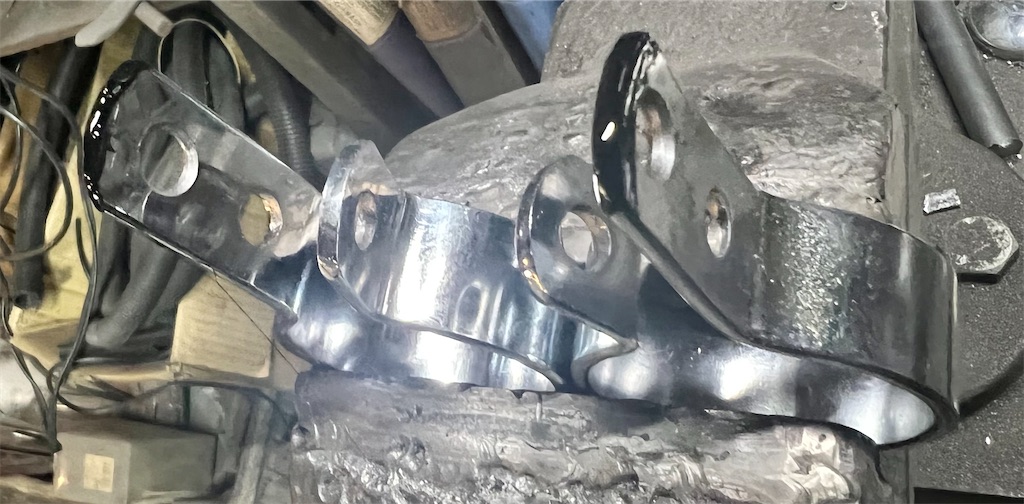

ノーマルマフラーステーに合う位置に切って 穴開けて
f:id:CustombikeLIGHT:20220416113013j:image

切った断面 錆びるんでしょ?

錆止めに黒く塗っとこっと
f:id:CustombikeLIGHT:20220416113016j:image

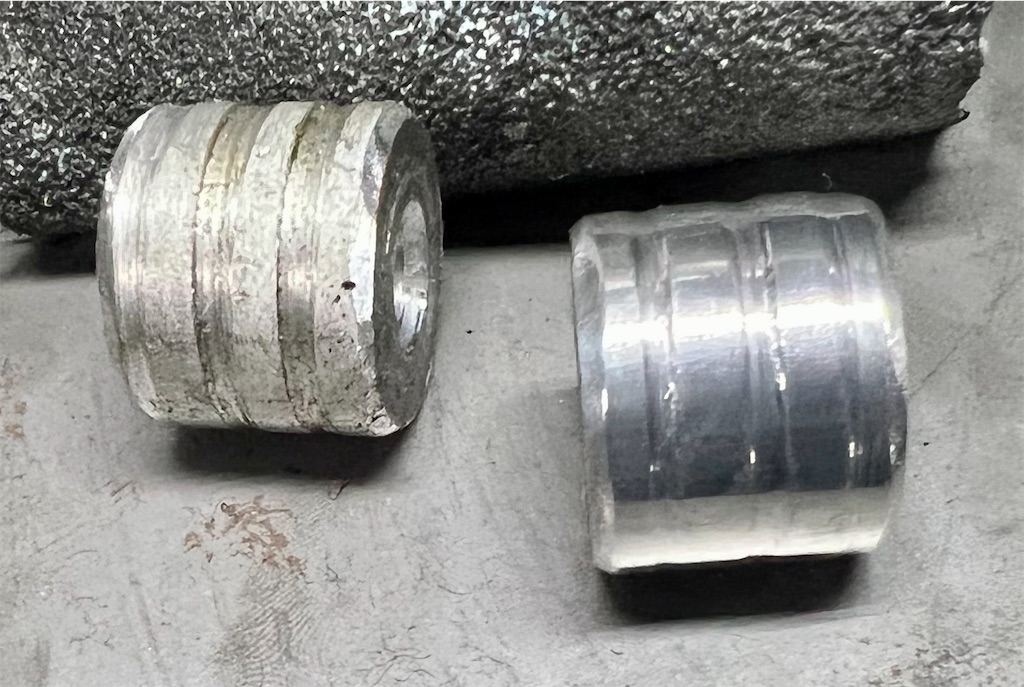

さらにカラーも要りますから アルミで作りました

ナットやワッシャ 重ねて付けるとか 絶対オーナー 怒るの分かってますから!

スリットとか入れて かっちょえーやん
f:id:CustombikeLIGHT:20220416113019j:image

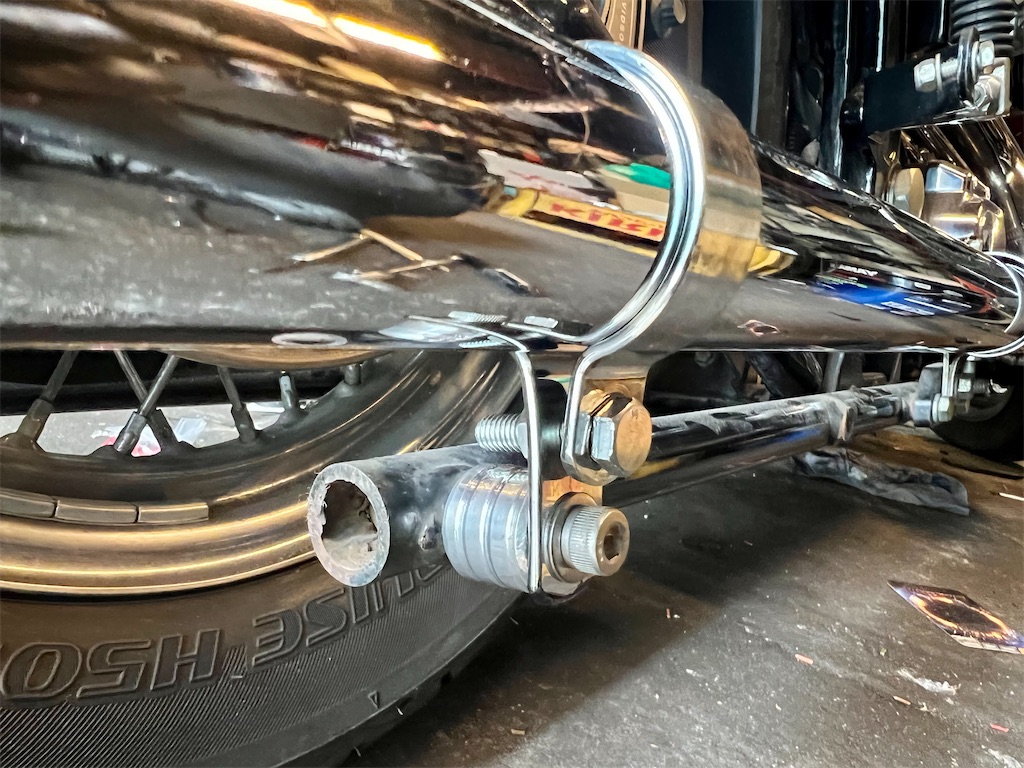

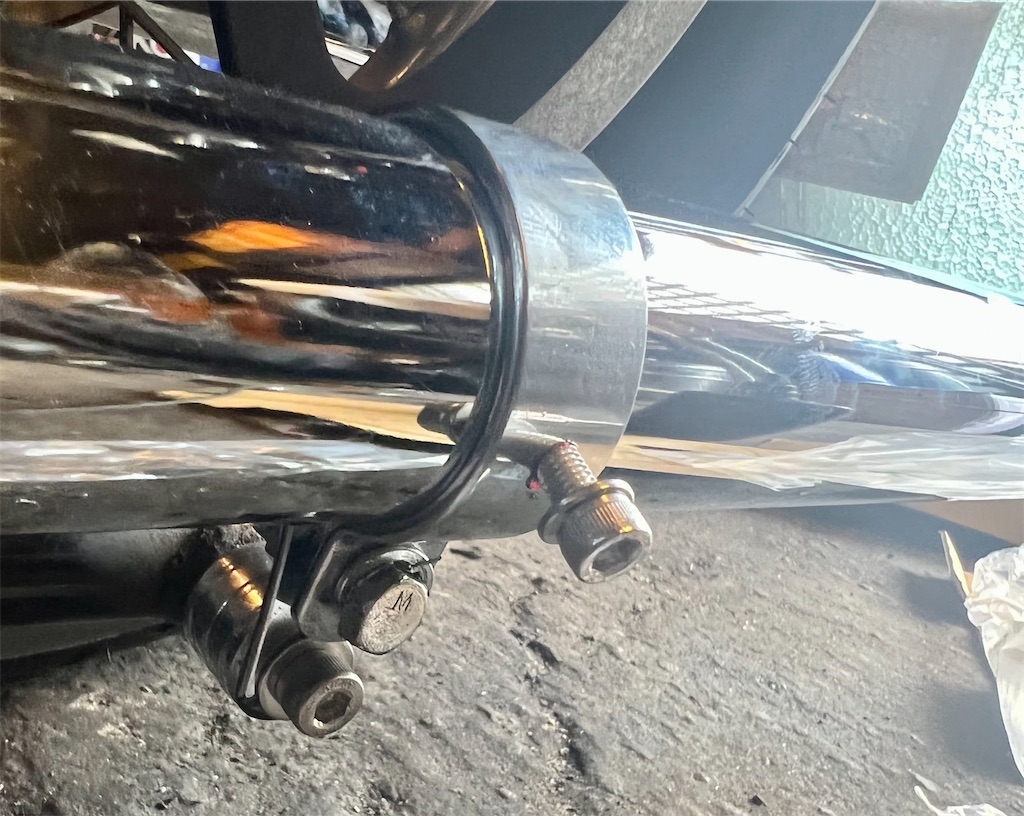

こんな感じで付きますが しゃがんで下に覗き込まないと見えません

f:id:CustombikeLIGHT:20220416112935j:image

で、こんなクランプステー

すっこ抜ける恐れ あるじゃないですか?

直管なので少ないですが 排圧で後ろに常に押される力がかかるのと同時に

長いサイレンサーなので コーナーでガリガリ ってな時もやっぱり抜ける力はかかります

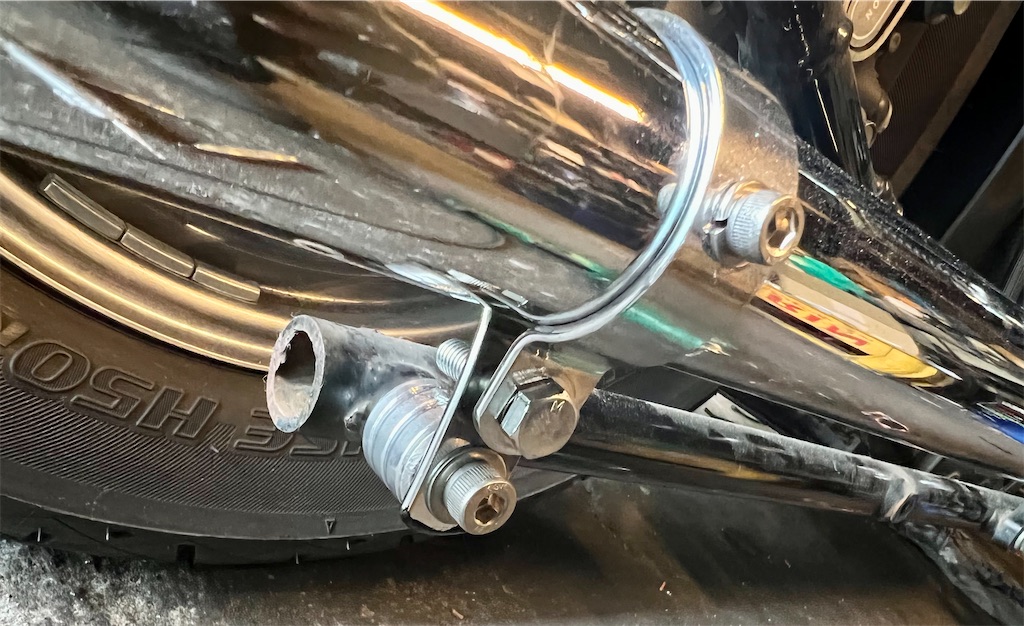

ってなわけで クランプとサイレンサーモロともねじ穴作って ボルトをねじ込んどきます

これですっこ抜ける力に引っ掛かりが出来るわけですよ

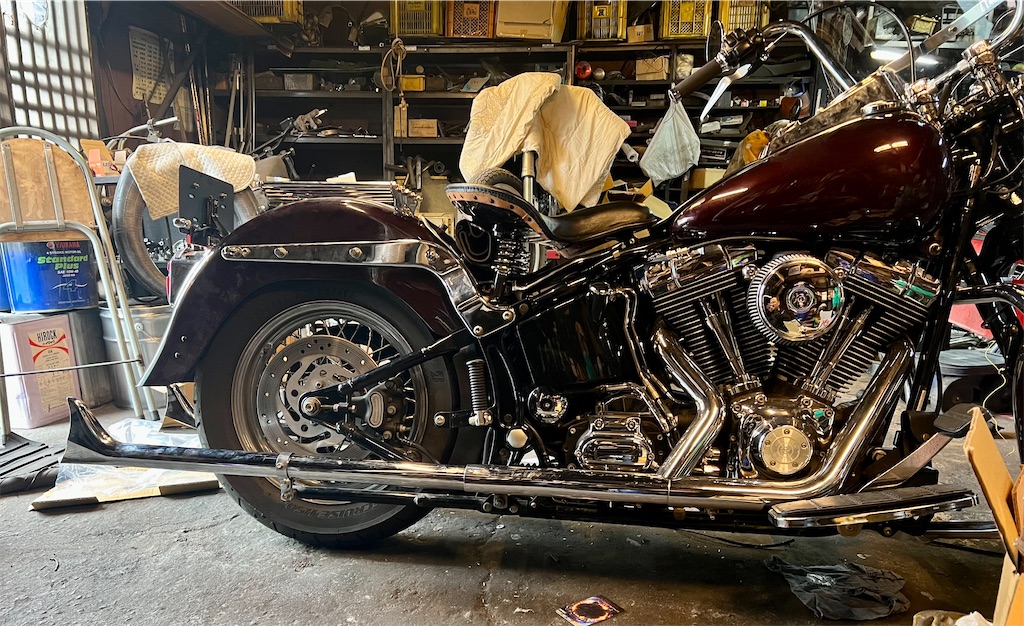

f:id:CustombikeLIGHT:20220416112914j:image
f:id:CustombikeLIGHT:20220416112923j:image

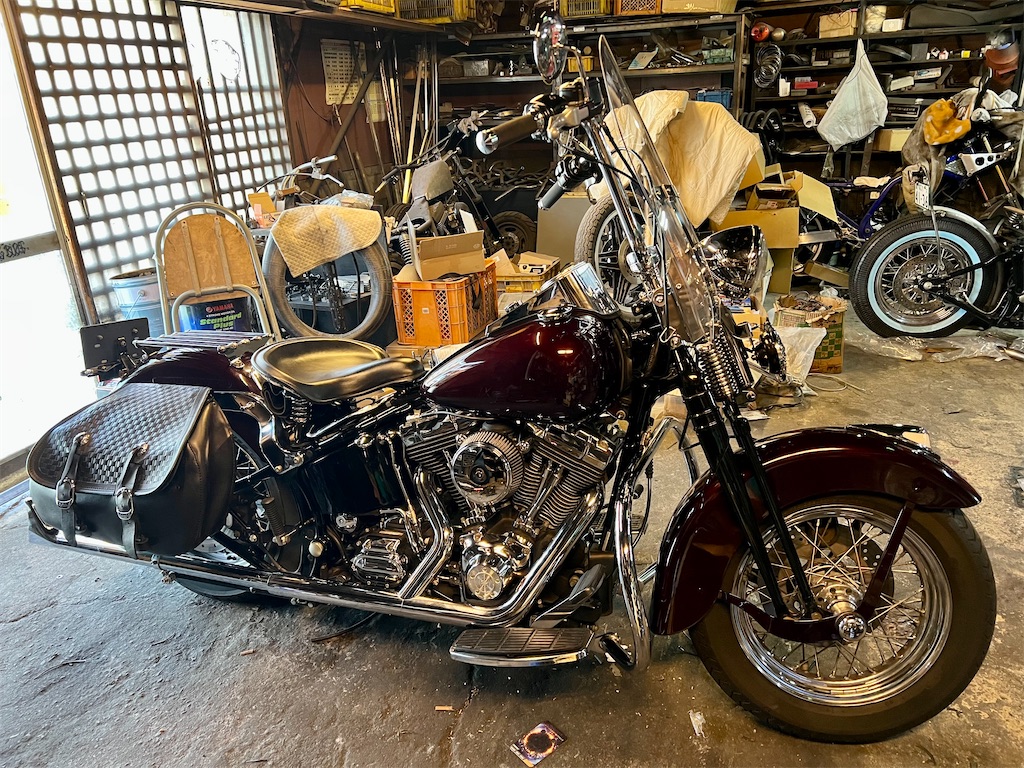

ってなこれまたまーまー大変な作業でしたが 良い感じにつきました
f:id:CustombikeLIGHT:20220416112849j:image

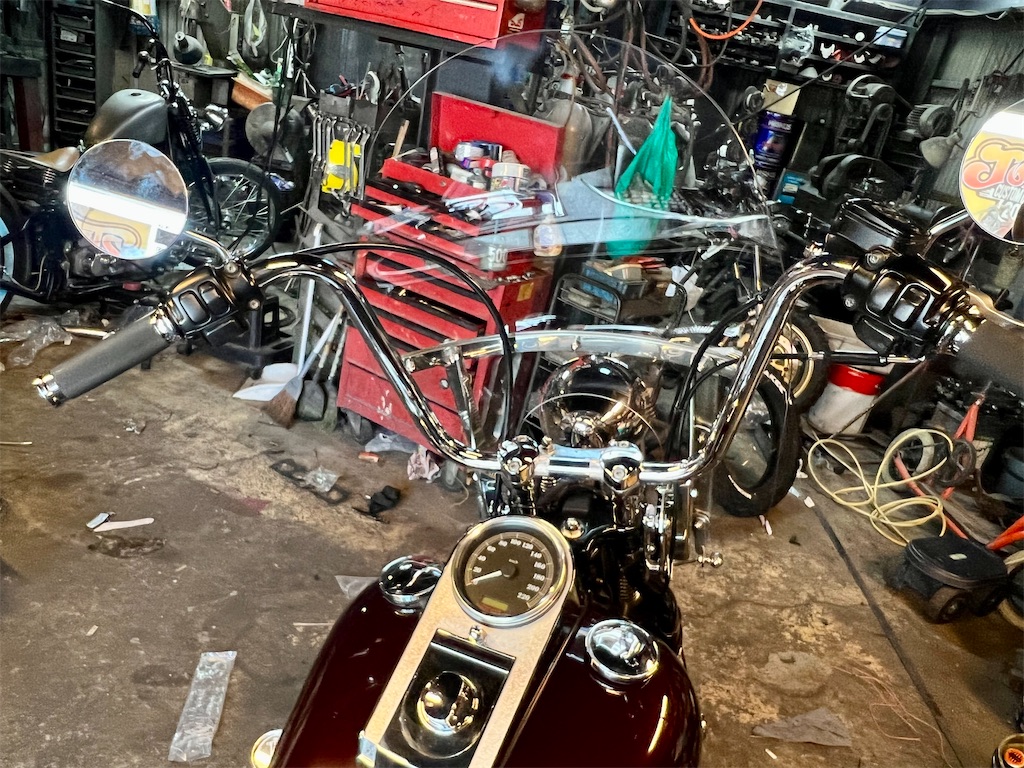

っちゅーわけで完成!

試乗して 汚い手で触りまくってるのでキレイキレイ拭きあげて

長い作業が終わりました
f:id:CustombikeLIGHT:20220416113022j:image

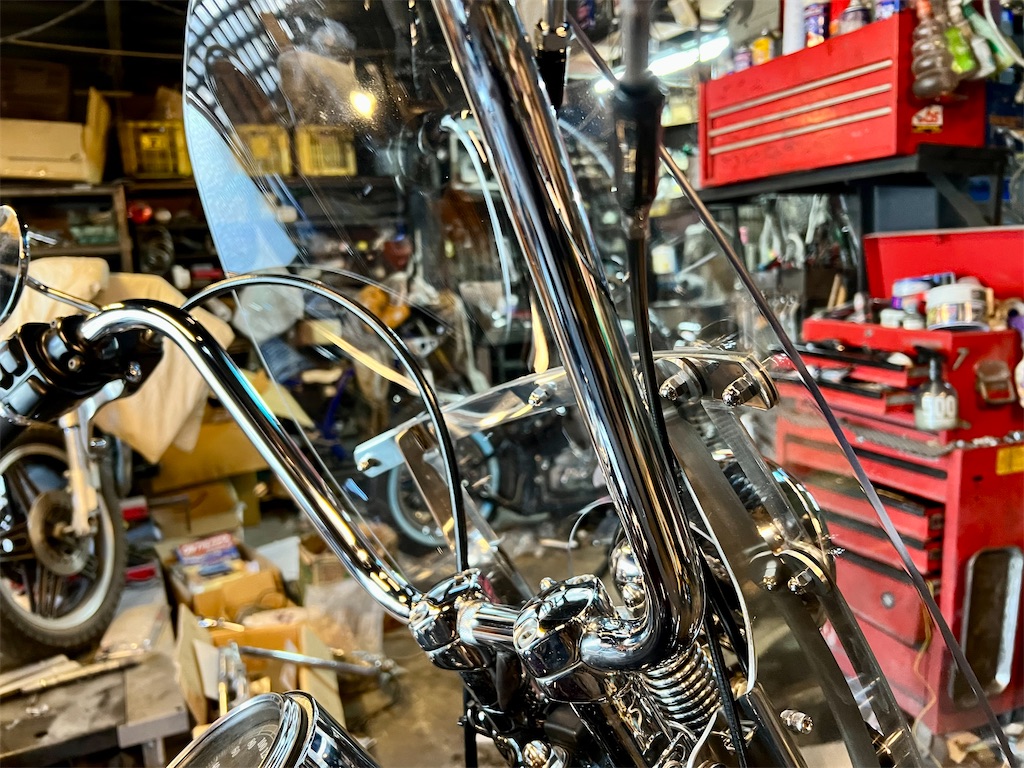

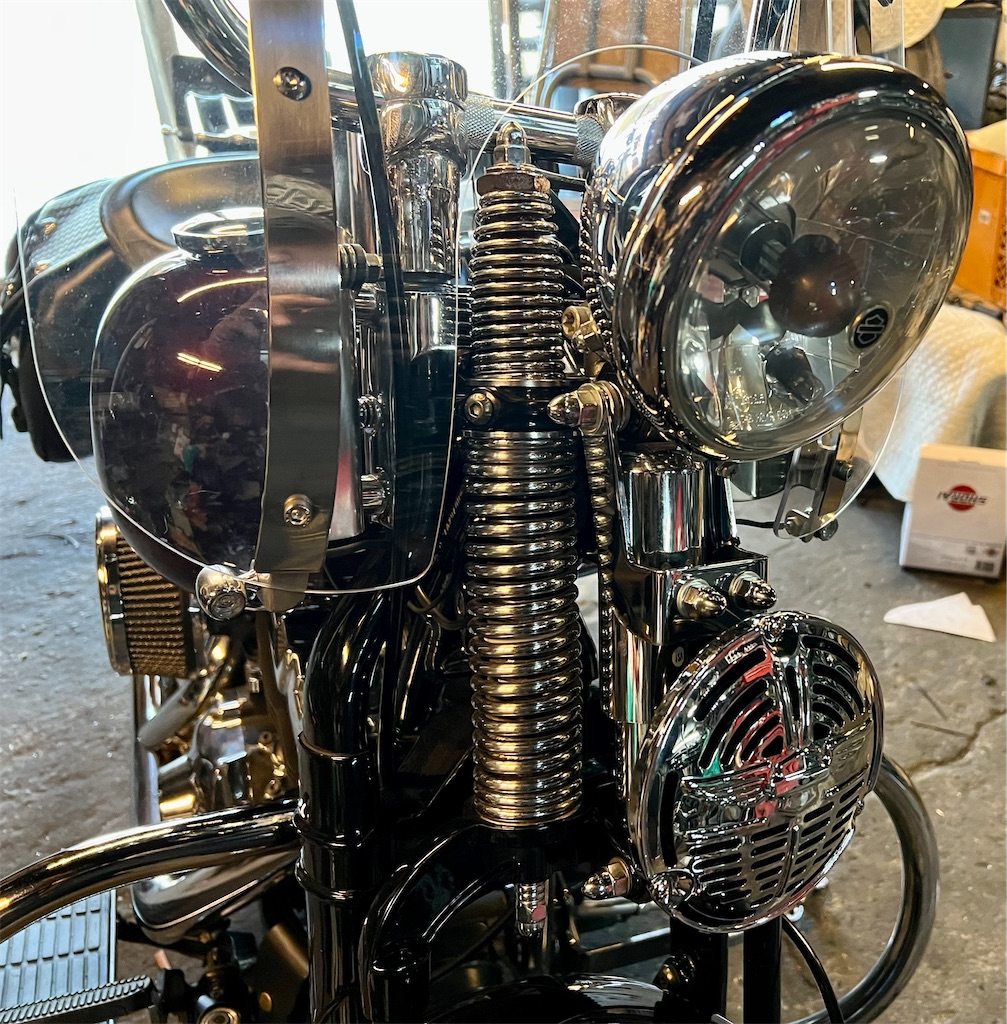

ハンドルはもうオーナー これでずっと行くんじゃ!

ってなもんですから 最高にシュッとしました
f:id:CustombikeLIGHT:20220416112950j:image


f:id:CustombikeLIGHT:20220416113042j:image
f:id:CustombikeLIGHT:20220416113058j:image
f:id:CustombikeLIGHT:20220416112918j:image

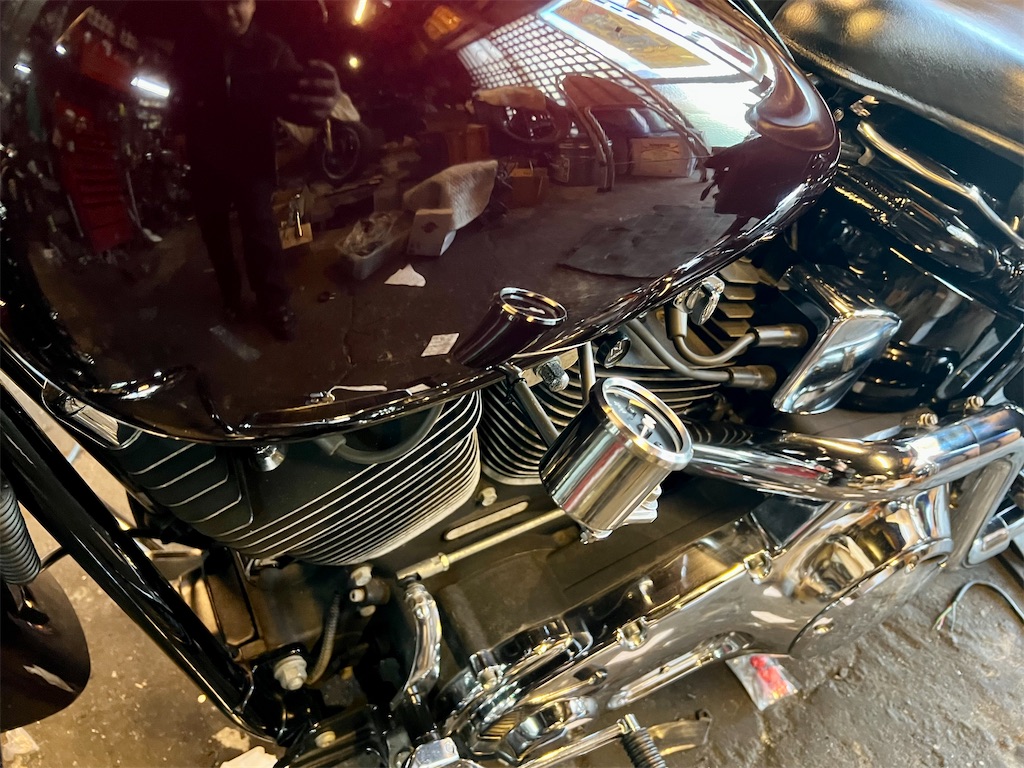

電圧メーターも良い感じに動作してます
f:id:CustombikeLIGHT:20220416112956j:image

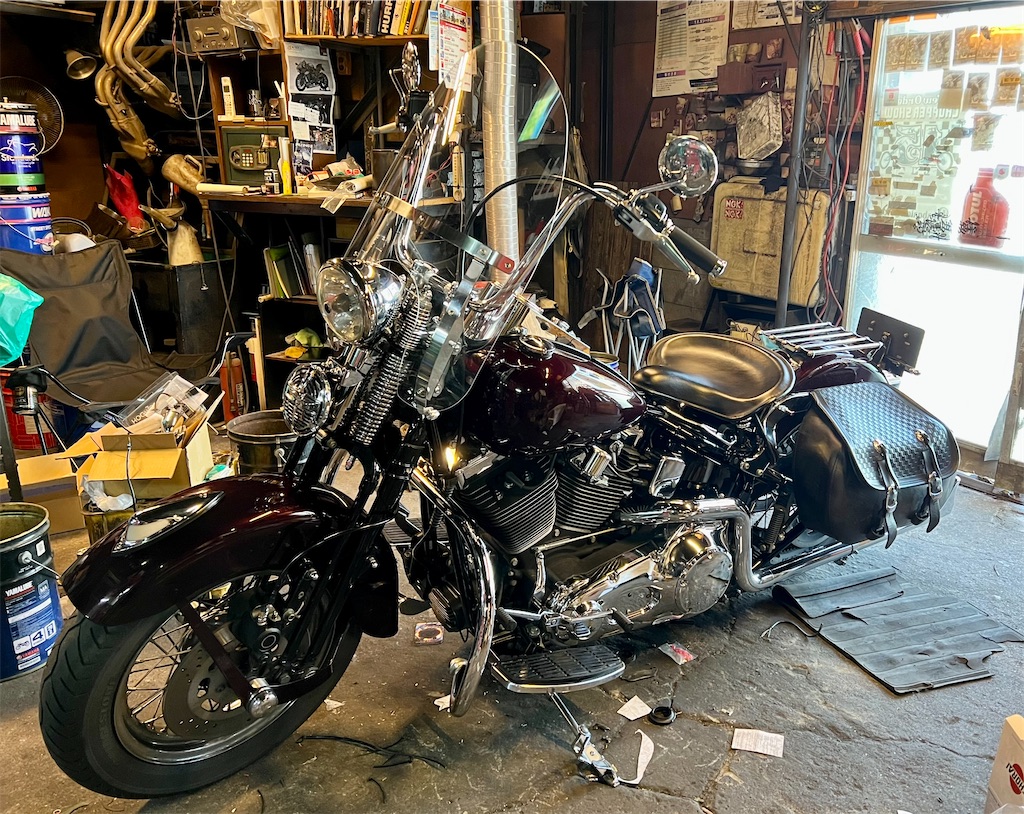

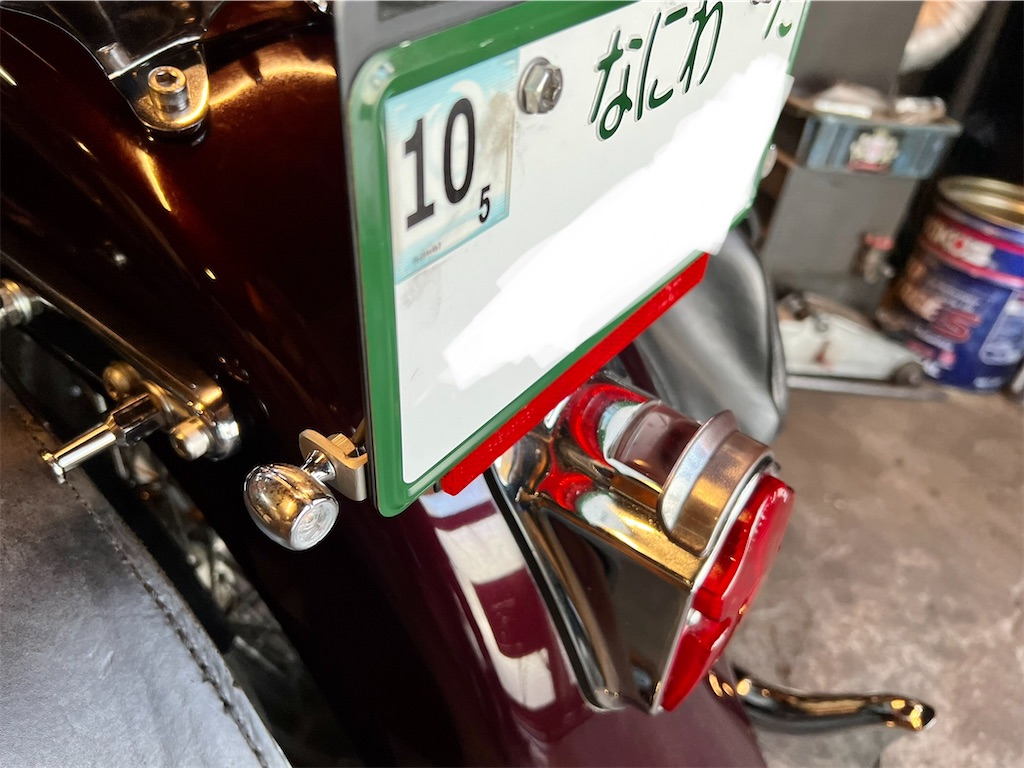

ウインカー えー塩梅の点滅速度&光量
f:id:CustombikeLIGHT:20220416112855j:image

納車の日

「タンク ステッカー持ってきたから」

「じゃあ行きましょうか」

前にも書きましたが 僕は先天的にステッカー

下手くそです

さらに持ってきたステッカー 五千円なり

失敗は許されませんゆえ

https://custombikelight.hatenablog.com/entry/2021/05/13/175238

堺のたこ焼きを食いに行くわけですよ



たらふく美味いたこ焼き食って

ここの店主にお願いしました

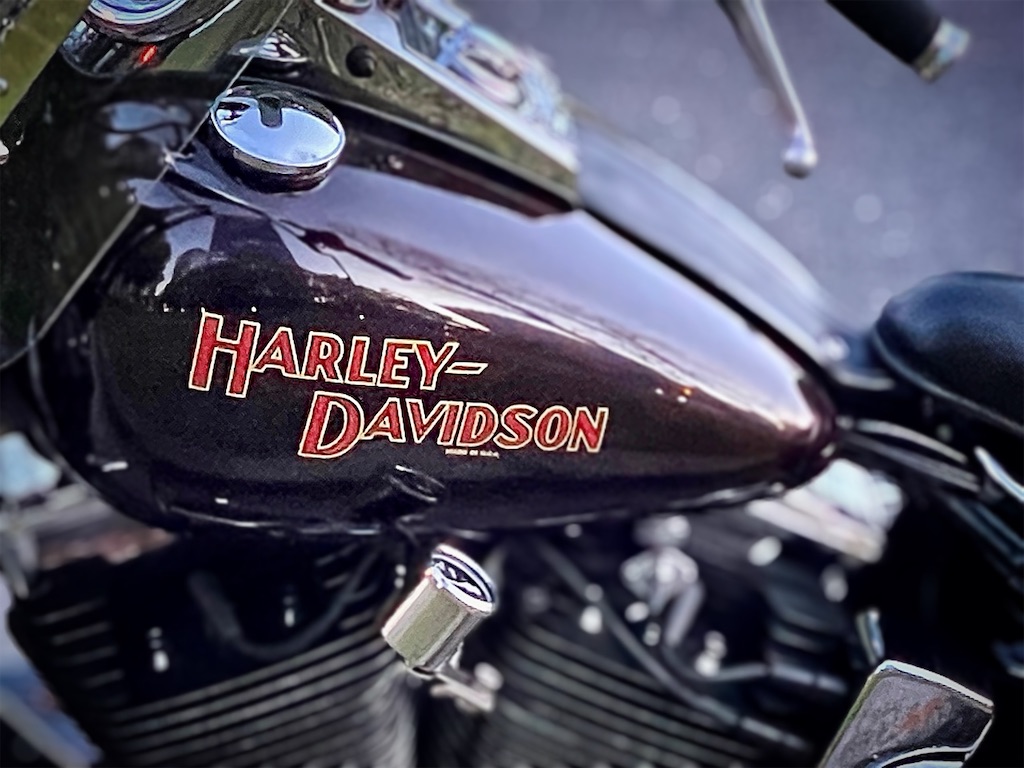

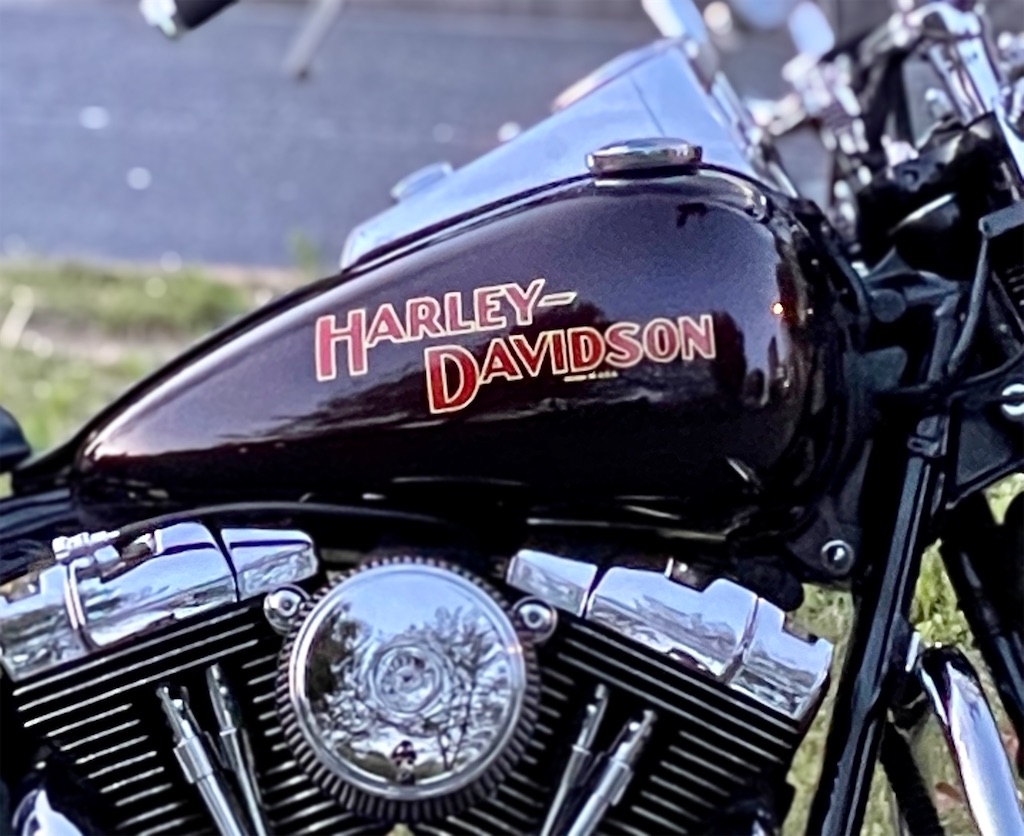

f:id:CustombikeLIGHT:20220417203621j:image

f:id:CustombikeLIGHT:20220417203636j:image
f:id:CustombikeLIGHT:20220417203634j:image

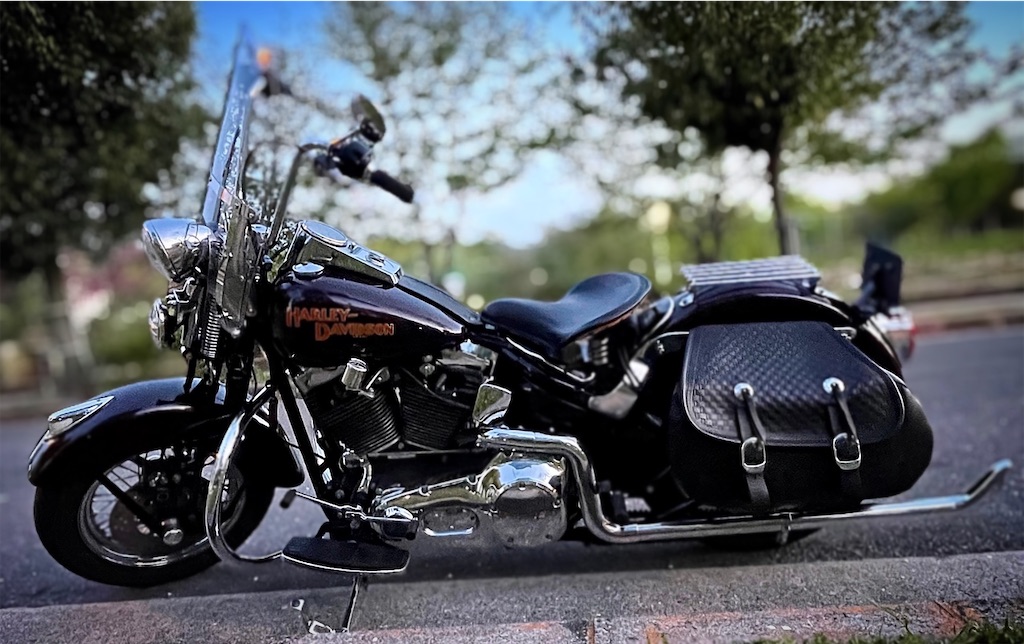

超良い感じになりました

オーナーのチョイスと 店主のテクの賜物ですね



僕はビール飲んで たこ焼き食ってただけでした、、、



これでLIGHTツーリング部でも それ以外でも

カッコつけてブリブリ言わせて下さいよ

今回は全く形を変えるフルカスタムではないですが

ステー制作など 耐久性とデザイン性

僕の中で頑張りましたので どこ行っても恥ずかしくない!

と思うんですよ
